Maatwerk schakelende voeding

Model

TP128A 95W

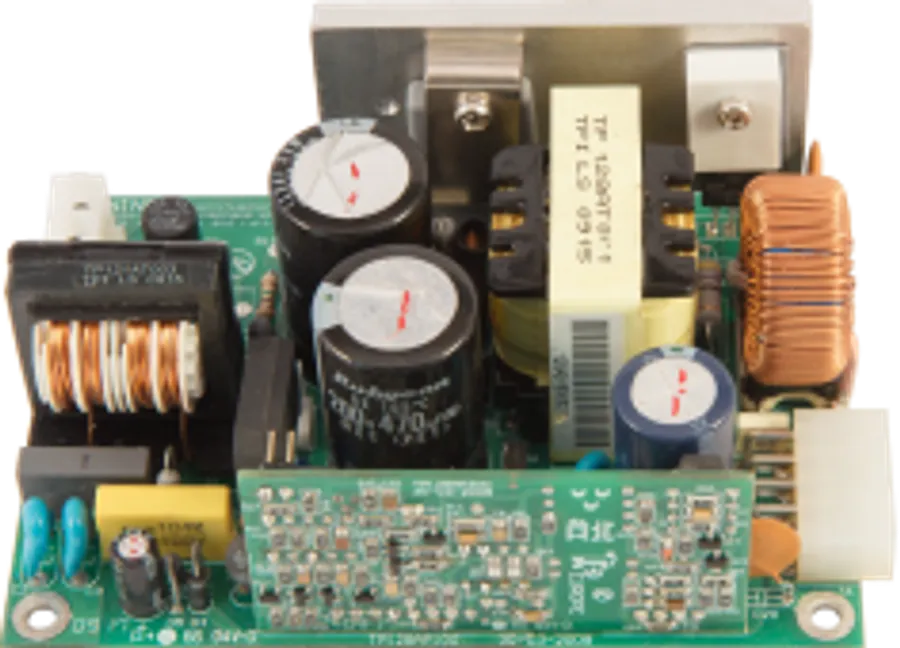

95 W, 24 Vdc schakelende voeding met hoog piekvermogen voor koffieautomaten, conform IEC/EN 60335-2-75

Voeding van 95 W voor gebruik in een professionele koffieautomaat. Voldoet aan de veiligheidseisen van norm 60335-2-75.

Naleving
Bespreek dit ontwerp Bekijk specificaties
95 W, 24 Vdc schakelende voeding met hoog piekvermogen voor koffieautomaten, conform IEC/EN 60335-2-75

Belangrijkste eigenschappen

In één oogopslag

Nominaal uitgangsvermogen
95W
Piekuitgangsvermogen
168W (35 sec.) / 300W (5 sec.)
Enkele uitgangsspanning
+24Vdc
Modelreferentie
TPSF-95-1-A
Toepassing
Vending machine
Ingangsspanning
115 and/or 230 Vac
Constructie
Open frame
Naleving
CE · UL

Datasheet

Technische specificaties

Overzicht 5
  • 95W-voeding
  • Kan 3× het nominale uitgangsvermogen leveren
  • Dankzij een certificering van klasse 2 kan de gebruiker alle onderdelen van het laagspanningscircuit aanpassen zonder dat dit wettelijke gevolgen heeft
  • Uitgangssignaal voor bewaking van de AC-ingangsspanning
  • Op maat gemaakt
Toepassing 3
  • Professionele koffieautomaten
  • Hoge piekvermogensbehoeften door inschakelstromen van DC-motoren, kleppen en relais
  • Laag stand-byvermogen
Ingang 3
Jumper-selecteerbaar ingangsspanningsbereik
90Vac - 135Vac; 190Vac - 264Vac
Lekstroom
1 mA RMS max.
Rendement
> 85%
Uitgang 4
  • Nominaal uitgangsvermogen: 95W
  • Piekuitgangsvermogen: 168W (35 sec.); 300W (5 sec.)
  • Enkele uitgangsspanning: +24Vdc
  • 60950-1 LPS / UL 1310 Class 2 (uitgang beperkt tot 100VA gedurende max. 5 seconden)
Beveiligingen 5
  • Onder-/overspanningsbeveiliging
  • Beveiliging tegen overbelasting/kortsluiting
  • Tijdafhankelijke uitgangsvermogen-/overstroombeveiliging
  • Automatische herstart door de AC-ingang ten minste 2 sec te verwijderen.
  • Microprocessorgestuurde beveiligingen
Certificaten 2
  • CE marked
  • UL certified
Veiligheid en EMC 14
  • IEC/EN/UL 60335-1
  • IEC/EN 60335-2-75
  • IEC/EN/UL 60950-1 LPS
  • EN 55014
  • IEC/EN 61000-3-2
  • IEC/EN 61000-3-3
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-3
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-11
  • IEC/EN 61000-6-2
  • IEC/EN 61000-6-3
Koeling 1
  • Beperkte luchtconvectie
Constructie 1
  • De voeding heeft een open frame-constructie met één koellichaam. Het apparaat wordt in de U-beugel van de klant gemonteerd.
Aansluitingen 3
Ingang
3 pins TYCO/AMP connector
115/ 230V
2 pins JST connector
Uitgang
10 pins Molex connector
Afmetingen en gewicht 2
Afmetingen (L x B x H)
116 x 82 x 42 mm4.5 x 3.2 x 1.7 inch
Gewicht
0.3 kg
