Kundenspezifisches Schaltnetzteil

Modell

TP170A/B 90W

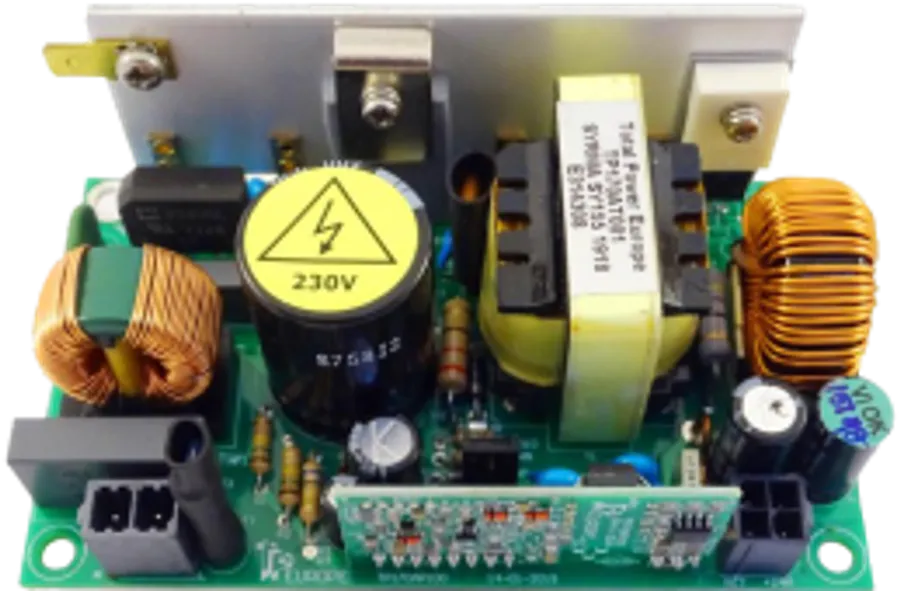

90-W-Netzteil für Kaffeemaschinen mit hoher Spitzenleistung

Die Netzteile TP170A und TP170B sind für einen professionellen Kaffeeautomaten konzipiert. Hohe Spitzenausgangsleistung von 360 W. Zwei Ausführungen: 115 V und 230 V.

Konformität
Dieses Design besprechen Technische Daten ansehen
90-W-Netzteil für Kaffeemaschinen mit hoher Spitzenleistung

Wichtigste Eigenschaften

Auf einen Blick

Nennausgangsleistung
90W
Spitzenausgangsleistung
90W - 240W (4.5 sec); 240W - 360W (3 sec)
Einzelne Ausgangsspannung
+24Vdc
Modellreferenz
TPSF-90-1-C/D
Anwendung
Vending machine
Eingangsspannung
115 and/or 230 Vac
Bauweise
Open frame
Konformität
UL

Datenblatt

Technische Daten

Überblick 4
  • 90-W-Netzteil
  • Zwei Versionen: Modell TP170A mit Referenz TPSF-90-1-C; Modell TP170B mit Referenz TPSF-90-1-D
  • Kann das 4-Fache der Nennausgangsleistung liefern
  • Kundenspezifisch gefertigt
Anwendung 2
  • Professionelle Kaffeeautomaten
  • Hoher Spitzenleistungsbedarf durch Einschaltströme großer DC-Motoren
Eingang 4
Eingangsspannungsbereich Modell TP170A
180 - 264Vac; Japan 200V (double phase 100V); USA/Canada 208V (two phase 120V); 220V, 230V (Eu) and 240V (USA)
Eingangsspannungsbereich Modell TP170B
85 - 140Vac; Japan (100V); USA/Canada (120V); Mexico (127V)
Wirkungsgrad
> 85%
Ableitstrom
0.5 mA RMS max
Ausgang 4
  • Nennausgangsleistung: 90W
  • Spitzenausgangsleistung: 90W - 240W (4.5 sec); 240W - 360W (3 sec)
  • Einzelne Ausgangsspannung: +24Vdc
  • 60950-1 LPS / UL 1310 Class 2 (Ausgang auf 100VA für max. 5 Sekunden begrenzt)
Schutzfunktionen 6
  • Unter-/Überspannungsschutz
  • Zeitabhängiger Ausgangsleistungs-/Überstromschutz
  • Mit Sicherung geschützter AC-Eingang
  • Funktion zur automatischen Fehlerbehebung (Hiccup-Neustart): Unterspannungsschutz
  • Automatische Abschaltung: Überspannungsschutz
  • Mikroprozessorgesteuerte Schutzfunktionen
Zertifikate 1
  • UL
Sicherheit und EMV 21
  • UL197
  • IEC/EN/UL 60335-1
  • IEC/EN 60335-2-75
  • IEC/EN/UL 60950-1
  • IEC/EN 61558-1
  • IEC/EN 61558-2-16
  • IEC/EN/UL 62368-1
  • EN 55014
  • IEC/EN 61000-3-2
  • IEC/EN 61000-3-3
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-3
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-11
  • IEC/EN 61000-6-1
  • IEC/EN 61000-6-2
  • IEC/EN 61000-6-3
  • IEC/EN 61000-6-4
  • IEC/EN 62233
Kühlung 1
  • Freie Luftkonvektion
Bauweise 1
  • Offener Rahmen
Anschlüsse 2
Eingang
2 pins molex connector (Glow wire) or compatible
Ausgang
4 pins molex connector (Glow wire) or compatible
Abmessungen und Gewicht 2
Abmessungen (L x B x H)
120 x 70 x 43 mm; 4.7 x 2.8 x 1.7 inch
Gewicht
0.65 KG

Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.

Nach Ihren Vorgaben gefertigt

Benötigen Sie eine Variante des TP170A/B?

Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
