Maatwerk schakelende voeding

Model

TP145A 62W

Energy Star, UL 1310 Class 2 dual-voeding voor verkoopautomaten

Voeding van 62 W met een hoog piekvermogen van 360 W. Voldoet aan de Energy Star-eisen en is conform de norm 60335-2-75.

Naleving
Bespreek dit ontwerp Bekijk specificaties

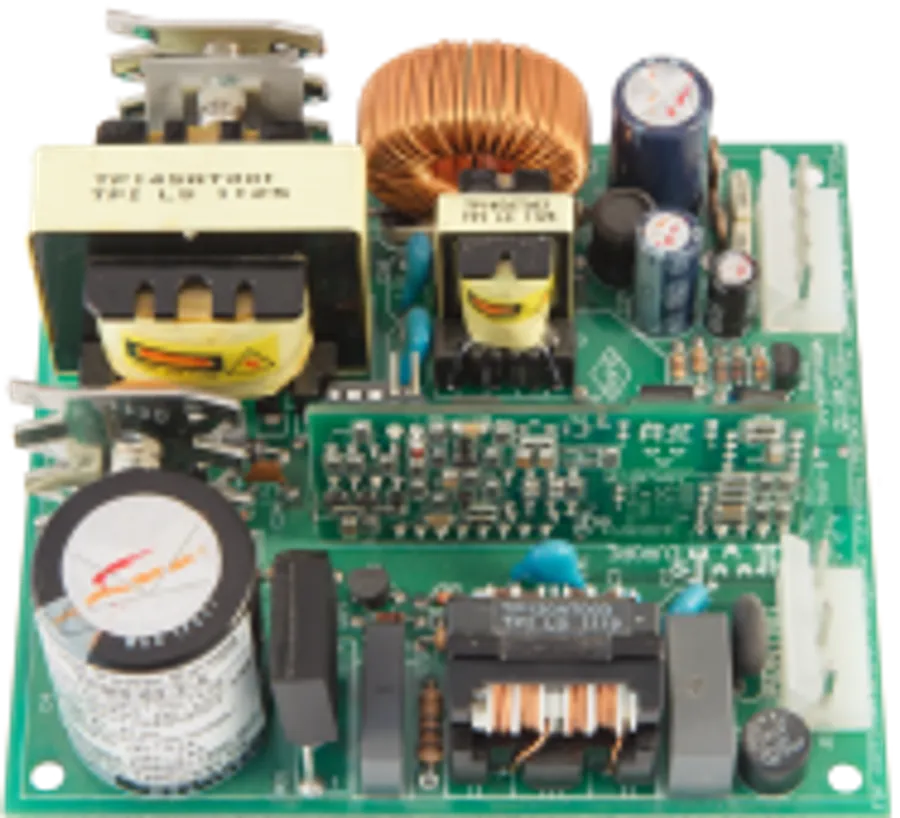

Energy Star, UL 1310 Class 2 dual-voeding voor verkoopautomaten

Belangrijkste eigenschappen

In één oogopslag

Nominaal uitgangsvermogen
62W
Piekuitgangsvermogen
360W (4.8 sec.)
Meerdere uitgangsspanningen
+5 Vdc, +24 Vdc
Modelreferentie
TPSF-120-2-A/B
Toepassing
Vending machine
Ingangsspanning
115 and/or 230 Vac
Constructie
Open frame
Naleving
CE · UL

Datasheet

Technische specificaties

Overzicht 4
  • 62W-voeding
  • Twee invoerversies: 187-264 Vac (TP145A); 85-135 Vac (TP145B)
  • 2 omvormers: 5V-hulpomvormer; 24V-hoofdomvormer met aan/uit op afstand
  • Op maat gemaakt
Toepassing 4
  • Professionele koffieautomaat
  • Stand-byvermogen van minder dan 0.3W
  • Hoge inschakelstroom van motoren en kleppen in de dispenser
  • Continu in bedrijf (24/7)
Ingang 4
Ingangsspanningsbereik
187 - 264 Vac (TP145A); 85 - 135 Vac (TP145B)
Ingangsvermogen
Pin < 300mW at 5V/10mA
Lekstroom
1 mA RMS max
Rendement
> 80%
Uitgang 4
  • Nominaal uitgangsvermogen: 62W
  • Piekuitgangsvermogen: 360W (4.8 sec.)
  • Meerdere uitgangsspanningen: +5 Vdc; +24 Vdc
  • 60950-1 LPS / UL 1310 Class 2 (uitgang beperkt tot 100VA gedurende max. 5 seconden)
Beveiligingen 7
  • Onder-/overspanningsbeveiliging
  • Beveiliging tegen overbelasting/kortsluiting
  • Tijdafhankelijke uitgangsvermogen-/overstroombeveiliging
  • Met zekering beveiligde AC-ingang
  • Automatische uitschakeling (latch-off)
  • Overtemperatuurbeveiliging
  • Microprocessorgestuurde beveiligingen
Certificaten 3
  • CE marked
  • Energy Star: Designed to meet the Energy Star requirements
  • UL
Veiligheid en EMC 14
  • UL1310 Class 2
  • IEC/EN/UL 60335-1
  • IEC/EN/UL 60950-1
  • EN 55014
  • IEC/EN 61000-3-2
  • IEC/EN 61000-3-3
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-3
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-11
  • IEC/EN 61000-6-1
  • IEC/EN 61000-6-3
Koeling 1
  • Vrije luchtconvectie
Constructie 1
Open frame
de voeding wordt gemonteerd in de kunststof behuizing van de klant
Aansluitingen 2
Ingang
5 pins Leoco connector
Uitgang
5 pins Leoco connector
Afmetingen en gewicht 2
Afmetingen (L x B x H)
105 x 95 x 42 mm; 4.1 x 3.7 x 1.7 inch
Gewicht
0.7 kg

Elk nieuw project wordt ontworpen volgens de normen en eisen die vandaag van kracht zijn, en waar wij ruimte zien om uw specificatie te verbeteren, zeggen wij dat.

Gebouwd volgens uw specificaties

Een variant van de TP145A nodig?

Elke voeding van Total Power wordt ontworpen rond de elektrische, mechanische en certificeringseisen van een klant. Vertel ons uw doel en wij ontwerpen daarnaar.
