Maatwerk schakelende voeding
Model
TP125A 90W

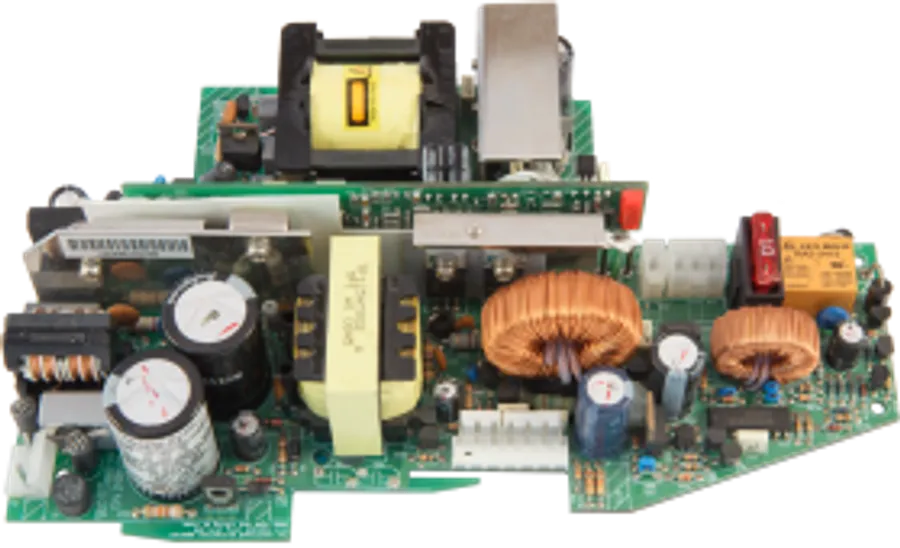

90 W medische voeding van klasse II met meerdere uitgangen
Een microprocessorgestuurde noodstroomvoorziening van 90 W, klasse II, geschikt voor medisch gebruik.
Naleving
Belangrijkste eigenschappen
In één oogopslag
- Nominaal uitgangsvermogen
- 90W
- Meerdere uitgangsspanningen
- +12.65V, +24V, +40V
- Modelreferentie
- TPSF-90-3-A
- Toepassing
- Medical
- Ingangsspanning
- 115 and/or 230 Vac
- Constructie
- Open frame
- Naleving
- CE
Datasheet
Technische specificaties
Beveiliging
Overzicht 5
- 90W-voeding
- 3 omvormers: single-ended feed-forward hoofdomvormer; de single-ended feed-forward hoofdomvormer voedt de hoofdomvormer tijdens accu- of externe DC-bedrijf; buck-omvormer laadt de systeemaccu
- I²C communicatie tussen de accu en het systeem
- Geïntegreerde functie voor het op afstand in- en uitschakelen en een TTL-compatibel signaal bij stroomuitval
- Op maat gemaakt
Toepassing 3
- Beademingsapparatuur voor patiënten thuis
- Continu bedrijf
- Laag stand-byvermogen
Ingang 6
- AC-ingangsspanningsbereik: 90 - 135 Vac; 190 - 264 Vac
- Ingangsbereik van de batterij: 14.4 - 24Vdc
- Ingangsbereik van de externe DC: 22 - 32Vdc
- Lekstroom: 0.5 mA RMS max.
- Rendement: > 78%
- Klasse II
Uitgang 2
- Nominaal uitgangsvermogen
- 90W
- Meerdere uitgangsspanningen
- +12.65V; +24V; +40V
Beveiligingen 6
- Onder-/overspanningsbeveiliging
- Beveiliging tegen overbelasting/kortsluiting
- Automatisch herstel bij storingen (hiccup-herstart)
- Automatische uitschakeling (latch-off)
- Oververhittingsbeveiliging met automatisch herstel zodra de temperatuur weer normaal is
- Microprocessorgestuurde beveiligingen
Certificaten 1
- CE marked
Veiligheid en EMC 15
- EN 55011
- EN 60068-2-27 1987
- IEC 60068-2-64
- IEC/EN/UL 60601-1
- EN 55014
- IEC/EN 61000-3-2
- IEC/EN 61000-3-3
- IEC/EN 61000-4-2
- IEC/EN 61000-4-3
- IEC/EN 61000-4-4
- IEC/EN 61000-4-5
- IEC/EN 61000-4-6
- IEC/EN 61000-4-11
- IEC/EN 61000-6-2
- IEC/EN 61000-6-3
Koeling 1
- Vrije luchtconvectie
Constructie 1
- Open frame met zeer kleine koellichamen
Aansluitingen 6
- Ingang
- Leoco connector 3 pins
- Uitgang
- Molex connector 7 pins
- Programmeerinterface
- Straight Pin Header 5 pins
- CC1-interface
- Micro Match 6 pins
- Accu
- Mini-Fit Jr. 6 pins
- 24V-ingang
- Mini-Fit Jr. 2 pins
Afmetingen en gewicht 2
- Afmetingen (L x B x H)
- 210 x 130 x 40 mm; 8.3 x 5.1 x 1.6 inch
- Gewicht
- 0.45 kg
Elk nieuw project wordt ontworpen volgens de normen en eisen die vandaag van kracht zijn, en waar wij ruimte zien om uw specificatie te verbeteren, zeggen wij dat.
Gebouwd volgens uw specificaties
Een variant van de TP125A nodig?
Elke voeding van Total Power wordt ontworpen rond de elektrische, mechanische en certificeringseisen van een klant. Vertel ons uw doel en wij ontwerpen daarnaar.
