Maatwerk schakelende voeding

Model

TP126A 80W

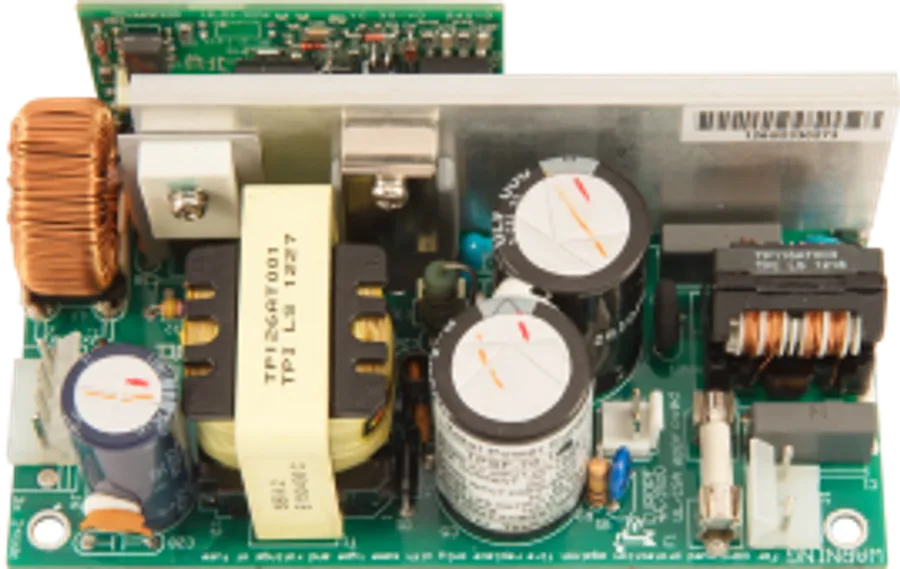

80 W, 24 V, LPS-schakelende voeding met hoog piekvermogen

80 W 24 V-voeding voor professionele koffieautomaten, 24/7 in bedrijf, met een in de tijd beveiligde piek van 300 W voor de inschakelstroom van de DC-motor.

Naleving
Bespreek dit ontwerp Bekijk specificaties
80 W, 24 V, LPS-schakelende voeding met hoog piekvermogen

Belangrijkste eigenschappen

In één oogopslag

Nominaal uitgangsvermogen
80W
Piekuitgangsvermogen
230W (14 sec.) / 300W (7 sec.)
Enkele uitgangsspanning
+24V
Modelreferentie
TPSF-80-1-A
Toepassing
Vending machine
Ingangsspanning
115 and/or 230 Vac
Constructie
Open frame
Naleving
CE · UL

Datasheet

Technische specificaties

Overzicht 4
  • 80W-voeding
  • Microprocessorgestuurde beveiligingsniveaus
  • Gebaseerd op single-ended feed-forward-topologie
  • Op maat gemaakt
Toepassing 4
  • Professionele koffieautomaten
  • Hoge piekvermogenvraag door inschakelstromen van DC-motoren
  • Laag stand-byvermogen
  • Continu in bedrijf (24/7)
Ingang 3
Jumper-selecteerbaar ingangsspanningsbereik
90Vac - 135Vac / 190Vac - 264Vac
Lekstroom
1 mA RMS max.
Rendement
> 85%
Uitgang 4
  • Nominaal uitgangsvermogen: 80W
  • Piekuitgangsvermogen: 230W (14 sec.) / 300W (7 sec.)
  • Enkele uitgangsspanning: +24V
  • 60950-1 LPS / UL 1310 Class 2 (uitgang beperkt tot 100VA gedurende max. 5 seconden)
Beveiligingen 5
  • Onder-/overspanningsbeveiliging
  • Beveiliging tegen overbelasting/kortsluiting
  • Tijdafhankelijke uitgangsvermogen-/overstroombeveiliging
  • Automatische herstart door de AC-ingang ten minste 1 sec te verwijderen.
  • Microprocessorgestuurde beveiligingen
Veiligheid en EMC 13
  • IEC/EN/UL 60335-1
  • IEC/EN/UL 60950-1 LPS
  • EN 55014
  • IEC/EN 61000-3-2
  • IEC/EN 61000-3-3
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-3
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-11
  • IEC/EN 61000-6-2
  • IEC/EN 61000-6-3
Koeling 1
  • Vrije luchtconvectie
Constructie 2
  • Open frame
  • Zeer kleine koellichamen
Aansluitingen 3
Ingang
Leoco connector 3 pins
115/ 230V
JST connector 2 pins
Uitgang
Leoco connector 6 pins
Afmetingen en gewicht 2
Afmetingen (L x B x H)
127 x 76.2 x 45.7 mm5 x 3 x 1.8 inch
Gewicht
0.6 kg

Elk nieuw project wordt ontworpen volgens de normen en eisen die vandaag van kracht zijn, en waar wij ruimte zien om uw specificatie te verbeteren, zeggen wij dat.

Gebouwd volgens uw specificaties

Een variant van de TP126A nodig?

Elke voeding van Total Power wordt ontworpen rond de elektrische, mechanische en certificeringseisen van een klant. Vertel ons uw doel en wij ontwerpen daarnaar.
