Maatwerk schakelende voeding

Model

TP172A 75W

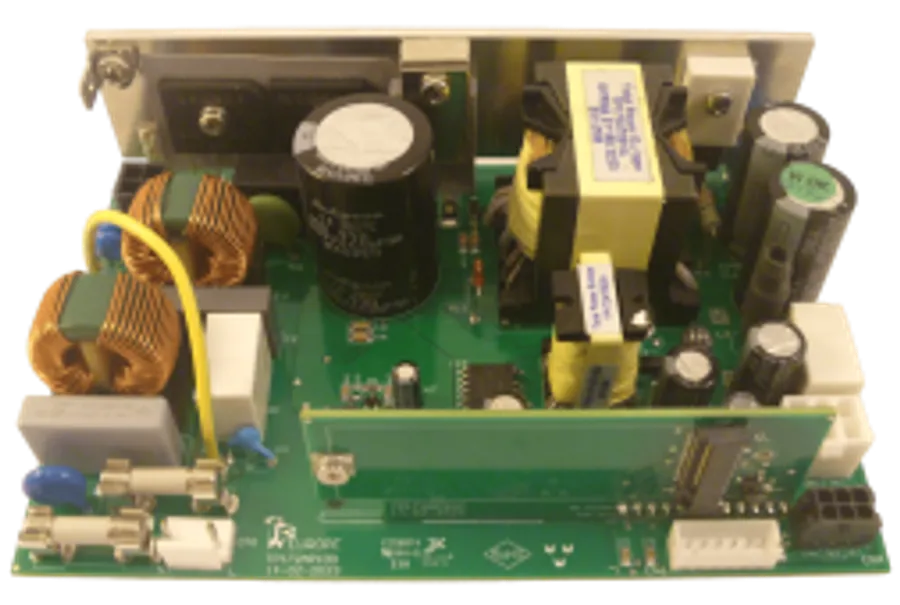

75 W-voeding voor koffieautomaten met hoog piekvermogen

75 W-voeding voor een koffieautomaat, met een piek van 240 W, een 24 V-hoofdrail en een 22 V-hulprail. De voeding levert ook een gelijkgerichte AC-uitgang om een externe motor aan te drijven.

Naleving
Bespreek dit ontwerp Bekijk specificaties
75 W-voeding voor koffieautomaten met hoog piekvermogen

Belangrijkste eigenschappen

In één oogopslag

Nominaal uitgangsvermogen
75W
Piekuitgangsvermogen
75W to 188W (8 sec.); 188W to 240W (1 sec.)
Meerdere uitgangsspanningen
+22Vdc auxiliary converter; +24Vdc main converter; Rectified AC output for external motor use; Non-rectified AC throughput
Modelreferentie
TPMS-75-4-A
Toepassing
Vending machine
Ingangsspanning
Universal input range
Constructie
Open frame
Naleving
CE · UL

Datasheet

Technische specificaties

Overzicht 3
  • 75W-voeding
  • Laag stand-byvermogen
  • Op maat gemaakt
Toepassing 1
  • Professionele koffieautomaat
Ingang 4
Universeel ingangsspanningsbereik
85Vac - 264Vac
Lekstroom
0.5mA RMS max
Rendement
> 80%
Stand-byvermogen
< 0.25W
Uitgang 3
Nominaal uitgangsvermogen
75W
Piekuitgangsvermogen
75W to 188W (8 sec.); 188W to 240W (1 sec.)
Meerdere uitgangsspanningen
+22Vdc auxiliary converter; +24Vdc main converter; Rectified AC output for external motor use; Non-rectified AC throughput
Beveiligingen 5
  • Dubbel gezekerde ingang
  • Onder-/overspanningsbeveiliging
  • Beveiliging tegen overbelasting/kortsluiting
  • OCP met hardware- en softwaregebaseerde tijdsbeveiliging
  • Hiccup- en Latch-beveiligingen (afhankelijk van de ernst van de OCP)
Certificaten 3
  • CE marked
  • RoHS
  • UL
Veiligheid en EMC 6
  • IEC/EN/UL 60335-1
  • IEC/EN/UL 610000
  • IEC/EN/UL 61058-1
  • IEC/EN/UL 61558
  • IEC/EN/UL 62368-1
  • EN 55014
Koeling 1
  • Vrije luchtconvectie
Constructie 1
Open frame
ontworpen voor een klantspecifieke ABS-behuizing
Aansluitingen 2
Ingang
JST VH series
Uitgang
Molex Mini-fit Jr. (GWIT/GWFI); Molex Micro-fit 3.0 (GWIT/GWFI); JST XH series
Afmetingen en gewicht 1
Afmetingen (L x B x H)
150 x 100 x 40mm; 5.91 in x 3.94 in x 1.57 inch

Elk nieuw project wordt ontworpen volgens de normen en eisen die vandaag van kracht zijn, en waar wij ruimte zien om uw specificatie te verbeteren, zeggen wij dat.

Gebouwd volgens uw specificaties

Een variant van de TP172A nodig?

Elke voeding van Total Power wordt ontworpen rond de elektrische, mechanische en certificeringseisen van een klant. Vertel ons uw doel en wij ontwerpen daarnaar.
