Maatwerk schakelende voeding

Model

TP116A 70W

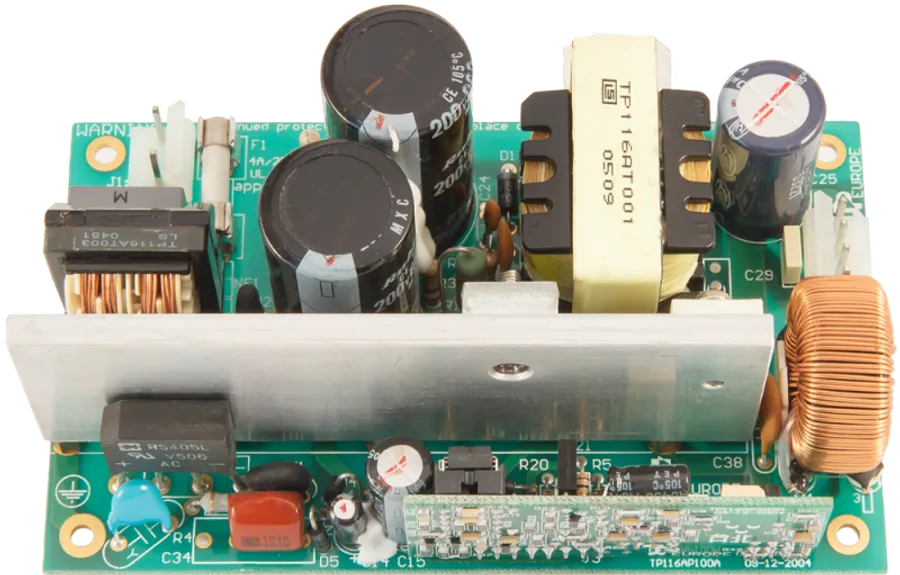

70 W, 24 Vdc, schakelende voeding met hoog piekvermogen, UL 60950-1

Voeding van 70 W voor gebruik in een automaat. Deze voeding heeft een tweetraps piekvermogen van 230 W gedurende 15 seconden en 450 W gedurende 5 seconden.

Naleving
Bespreek dit ontwerp Bekijk specificaties
70 W, 24 Vdc, schakelende voeding met hoog piekvermogen, UL 60950-1

Belangrijkste eigenschappen

In één oogopslag

Nominaal uitgangsvermogen
70W
Piekuitgangsvermogen
230W (15 sec.), 450W (1.5 sec)
Enkele uitgangsspanning
+24Vdc
Modelreferentie
TPSF-70-1-A
Toepassing
Vending machine
Ingangsspanning
115 and/or 230 Vac
Constructie
Open frame
Naleving
UL

Datasheet

Technische specificaties

Overzicht 4
  • 70W-voeding
  • Single-ended feed-forward-topologie
  • Hoog piekuitgangsvermogen
  • Op maat gemaakt
Toepassing 3
  • Professionele koffieautomaat
  • Continu in bedrijf (24/7)
  • Hoge vermogensbehoeften door DC-motoren
Ingang 4
  • Jumper-selecteerbaar ingangsspanningsbereik: 90 - 135 Vac; 190 - 264 Vac
  • Lekstroom: 1 mA RMS max.
  • Rendement: > 85%
  • Klasse I
Uitgang 3
Nominaal uitgangsvermogen
70W
Piekuitgangsvermogen
230W (15 sec.); 450W (1.5 sec)
Enkele uitgangsspanning
+24Vdc
Beveiligingen 5
  • Onder-/overspanningsbeveiliging
  • Beveiliging tegen overbelasting/kortsluiting
  • Tijdsafhankelijke bescherming tegen uitgangsvermogen en overstroom
  • Automatische herstart door de AC-ingang gedurende ten minste 1 sec. te verwijderen
  • Microprocessorgestuurde beveiligingen
Certificaten 1
  • UL
Veiligheid en EMC 12
  • IEC/EN/UL 60950-1
  • EN 55014
  • IEC/EN 61000-3-2
  • IEC/EN 61000-3-3
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-3
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-11
  • IEC/EN 61000-6-2
  • IEC/EN 61000-6-3
Koeling 1
  • Vrije luchtconvectie
Constructie 1
  • Open frame met een klein aluminium koellichaam
Aansluitingen 2
Ingang
Leoco connector 3 pins
Uitgang
Leoco connector 4 pins
Afmetingen en gewicht 2
Afmetingen (L x B x H)
127 x 76 x 46 mm; 5 x 3 x 1.8 inch
Gewicht
0.6 kg

Elk nieuw project wordt ontworpen volgens de normen en eisen die vandaag van kracht zijn, en waar wij ruimte zien om uw specificatie te verbeteren, zeggen wij dat.

Gebouwd volgens uw specificaties

Een variant van de TP116A nodig?

Elke voeding van Total Power wordt ontworpen rond de elektrische, mechanische en certificeringseisen van een klant. Vertel ons uw doel en wij ontwerpen daarnaar.
