Maatwerk schakelende voeding

Model

TP160C 480W

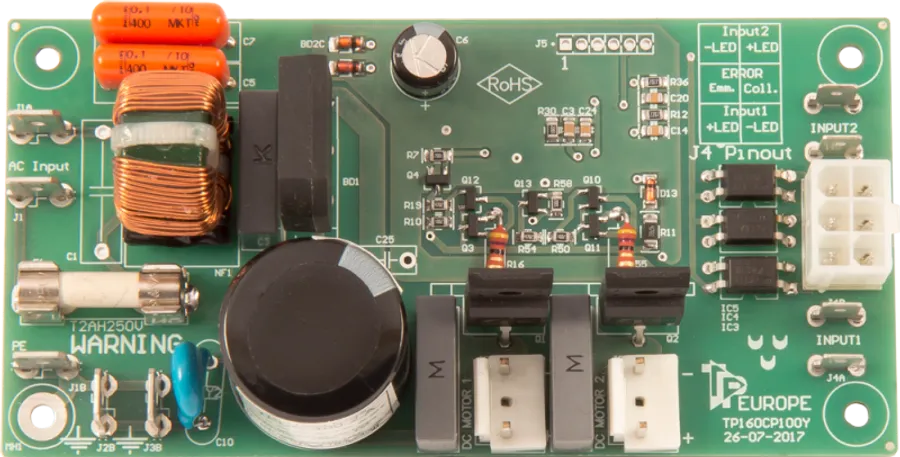

480 W, 2-kanaals beveiligingsschakeling voor een gelijkstroom-maalmotor

Tweekanaals beveiligingscircuit voor de DC-maalmotoren in koffiemachines, dat beschermt tegen overbelasting en een geblokkeerde motor. Het past de maalduur aan de netspanning aan en schakelt de motor uit wanneer er geen bonen aanwezig zijn.

Bespreek dit ontwerp Bekijk specificaties
480 W, 2-kanaals beveiligingsschakeling voor een gelijkstroom-maalmotor

Belangrijkste eigenschappen

In één oogopslag

Nominaal uitgangsvermogen
480W
Piekuitgangsvermogen
600W (8 sec.)
Enkele uitgangsspanning
+300Vdc
Modelreferentie
TPDC-400-2-A
Toepassing
Motor
Ingangsspanning
115 and/or 230 Vac
Constructie
Open frame

Datasheet

Technische specificaties

Overzicht 5
  • 2-kanaals beveiligingsschakeling voor de DC-maalmotor
  • Laag stand-byvermogen < 0,6 watt
  • De maalduur wordt aangepast aan de AC-ingangsspanning, zodat bij verschillende AC-spanningen steeds dezelfde hoeveelheid koffie wordt verkregen
  • Wanneer er geen bonen beschikbaar zijn, schakelt het systeem de motor uit en geeft het een foutcode weer
  • Wanneer de motor geblokkeerd raakt, schakelt het circuit de motor uit en wordt er een foutcode verzonden
Toepassing 1
  • Johnson DC971(2)LG-014 DC maalmotor voor koffiemachines
Ingang 3
  • Ingangsspanningsbereiken: 180-220Vac Japan; 188-229Vac Canada; 198-264Vac EU/USA
  • Lekstroom: < 0.3mA
  • Klasse I
Uitgang 3
Nominaal uitgangsvermogen
480W
Piekuitgangsvermogen
600W (8 sec.)
Enkele uitgangsspanning
+300Vdc
Beveiligingen 6
  • Beveiliging tegen overbelasting/kortsluiting
  • Tijdafhankelijke uitgangsvermogen-/overstroombeveiliging
  • Automatische uitschakeling wanneer er geen bonen aanwezig zijn
  • Automatische uitschakeling bij blokkering of overbelasting van de motor
  • Automatische uitschakeling wanneer de ON-ingang bij het opstarten actief is of langer dan 12.75 sec actief blijft.
  • Microprocessorgestuurde beveiligingen
Veiligheid en EMC 18
  • UL197
  • IEC/EN/UL 60335-1
  • IEC/EN/UL 60950-1
  • EN 55014
  • IEC/EN 61000-3-2
  • IEC/EN 61000-3-3
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-3
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-11
  • IEC/EN 61000-6-1
  • IEC/EN 61000-6-2
  • IEC/EN 61000-6-3
  • IEC/EN 61000-6-4
  • 2009/125/EC
  • EN 62233
Koeling 1
  • Vrije luchtconvectie
Constructie 1
  • Open frame
Aansluitingen 5
Ingang
3 pin connector
Uitgang
2 pin connector
Uitgang
2 pin connector
I/O
6 pin connector
I/O
4 pin connector
Afmetingen en gewicht 2
Afmetingen (L x B x H)
110 x 55 x 29 mm4.3 x 2.2 x 1.1 inch
Gewicht
60 g
