Maatwerk schakelende voeding

Model

TP143A 35W

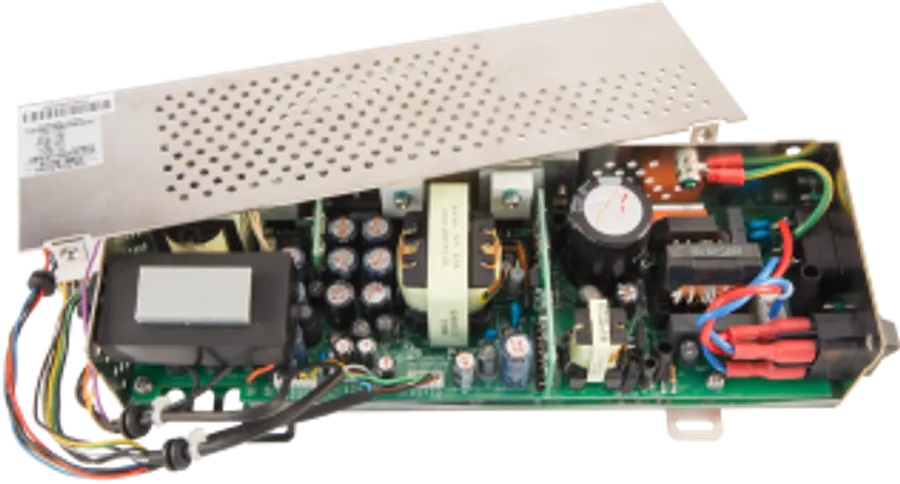

35 W-voeding voor een hifi-elektrostatische buizenversterker voor hoofdtelefoons

35 W-voeding voor een high-end audioversterker, met drie omvormers die uitgangsrails tot +780 V leveren.

Naleving
Bespreek dit ontwerp Bekijk specificaties
35 W-voeding voor een hifi-elektrostatische buizenversterker voor hoofdtelefoons

Belangrijkste eigenschappen

In één oogopslag

Nominaal uitgangsvermogen
35W
Meerdere uitgangsspanningen
+5V, +7V, +12.6V, +15V, -15V, +260V, +780V
Modelreferentie
TPMS-35-7-A
Toepassing
Audio
Ingangsspanning
Universal input range
Constructie
Enclosed
Naleving
CE

Datasheet

Technische specificaties

Overzicht 3
  • 35W-voeding
  • 3 omvormers (hoofd-, hulp- en hoogspanningsomvormer)
  • Laag stand-byvermogen
Toepassing 1
  • Hoogwaardige elektrostatische buizenversterker voor hoofdtelefoons
Ingang 5
  • Universeel ingangsspanningsbereik: 90 - 264 Vac
  • Ingangsvermogen: Pin < 500mW at 5V/25mA
  • Lekstroom: 1 mA RMS max
  • Rendement: > 78%
  • Klasse I
Uitgang 3
Nominaal uitgangsvermogen
35W
Max. totaal uitgangsvermogen
68W
Meerdere uitgangsspanningen
+5V, +7V, +12.6V, +15V, -15V, +260V, +780V
Beveiligingen 6
  • Onder-/overspanningsbeveiliging
  • Beveiliging tegen overbelasting/kortsluiting
  • Automatische uitschakeling (latch-off)
  • Automatisch herstel na een storing (hiccup-herstart)
  • Overtemperatuurbeveiliging
  • Microprocessorgestuurde beveiligingen
Certificaten 1
  • CE marked
Veiligheid en EMC 10
  • 2014/35/EU
  • IEC/EN/UL 60065
  • IEC/EN/UL 61558-1
  • IEC/EN/UL 62368-1
  • EN 55014
  • IEC/EN 61000-3-2
  • IEC/EN 61000-3-3
  • IEC/EN 61000-4-2 through 61000-4-11
  • IEC/EN 61000-6-1 through 61000-6-4
  • 2004/108/EC
Koeling 1
  • Beperkte luchtconvectie
Constructie 1
Gesloten frame
Nickel plated steel
Aansluitingen 2
Ingang
3 pins mains C14 appliance inlet in accordance with IEC EN60320
Uitgang
4 wire bundles with 2 to 6 pins connectors
Afmetingen en gewicht 2
Afmetingen (L x B x H)
226 x 50 x 70 mm9 x 2 x 2.8 inch
Gewicht
0.85 kg

Elk nieuw project wordt ontworpen volgens de normen en eisen die vandaag van kracht zijn, en waar wij ruimte zien om uw specificatie te verbeteren, zeggen wij dat.

Gebouwd volgens uw specificaties

Een variant van de TP143A nodig?

Elke voeding van Total Power wordt ontworpen rond de elektrische, mechanische en certificeringseisen van een klant. Vertel ons uw doel en wij ontwerpen daarnaar.
