Maatwerk schakelende voeding

Model

TP94A 25W

25 W-voeding met een breed AC/DC-ingangsspanningsbereik

25 W-voeding voor een besturingsprint in een spoorwegsysteem, met een zeer breed AC- of DC-ingangsbereik. De voeding houdt een in de tijd beveiligde piek van 120 W vast en gebruikt een tweetraps boost-plus-flyback-ontwerp.

Bespreek dit ontwerp Bekijk specificaties

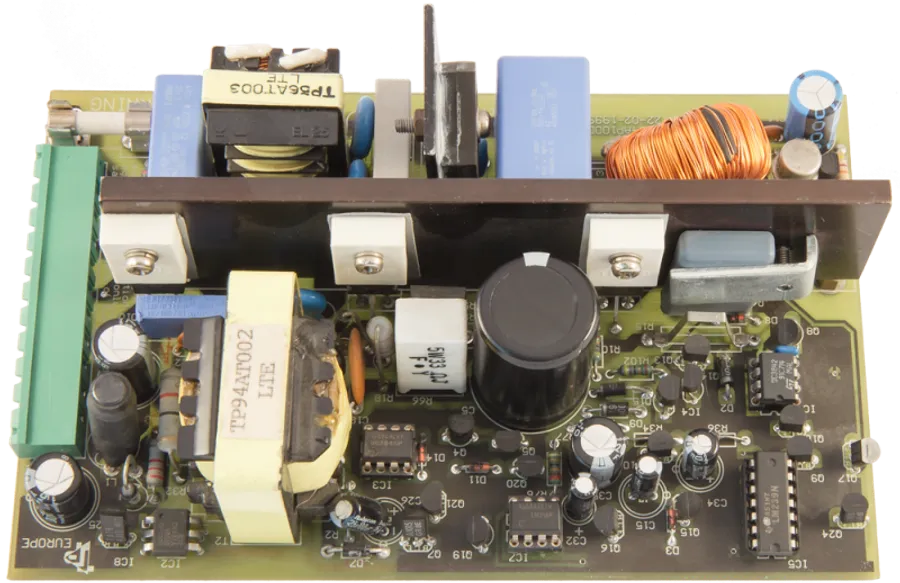

25 W-voeding met een breed AC/DC-ingangsspanningsbereik

Belangrijkste eigenschappen

In één oogopslag

Nominaal uitgangsvermogen
25W
Piekuitgangsvermogen
120W
Enkele uitgangsspanning
+24Vdc
Modelreferentie
TPMS-24-1-A
Toepassing
Railway
Ingangsspanning
Universal input range
Constructie
Open frame

Datasheet

Technische specificaties

Overzicht 6
  • 25W-voeding
  • Zeer breed ingangsspanningsbereik, zowel AC als DC
  • Tweetrapsomvormer: 1e trap is een boost-omvormer; 2e trap is een flyback-omvormer met stroomregeling
  • Bedrijfstemperatuur: -25 to +55 °C
  • Uitstekende prestaties bij dynamische belastingsveranderingen
  • Op maat gemaakt
Toepassing 2
  • Besturingspaneel (onderdeel van een spoorwegsysteem)
  • Hoogspanningsschakelaars
Ingang 2
Universeel ingangsspanningsbereik
38 - 254 Vac/dc
Rendement
> 65%
Uitgang 3
Nominaal uitgangsvermogen
25W
Piekuitgangsvermogen
120W
Enkele uitgangsspanning
+24Vdc
Beveiligingen 2
  • Beveiliging tegen overbelasting/kortsluiting
  • Automatisch herstel bij storingen (hiccup-herstart)
Veiligheid en EMC 1
  • IEC/EN/UL 60950-1
Koeling 1
  • Vrije luchtconvectie
Constructie 1
  • Open frame
Aansluitingen 2
Ingang
10 pins Phoenix connector
Uitgang
10 pins Phoenix connector
Afmetingen en gewicht 2
Afmetingen (L x B x H)
160 x 100 x 45 mm6.3 x 4 x 1.8 inch
Gewicht
0.44 kg

Elk nieuw project wordt ontworpen volgens de normen en eisen die vandaag van kracht zijn, en waar wij ruimte zien om uw specificatie te verbeteren, zeggen wij dat.

Gebouwd volgens uw specificaties

Een variant van de TP94A nodig?

Elke voeding van Total Power wordt ontworpen rond de elektrische, mechanische en certificeringseisen van een klant. Vertel ons uw doel en wij ontwerpen daarnaar.
