Maatwerk schakelende voeding

Model

TP122A 19W

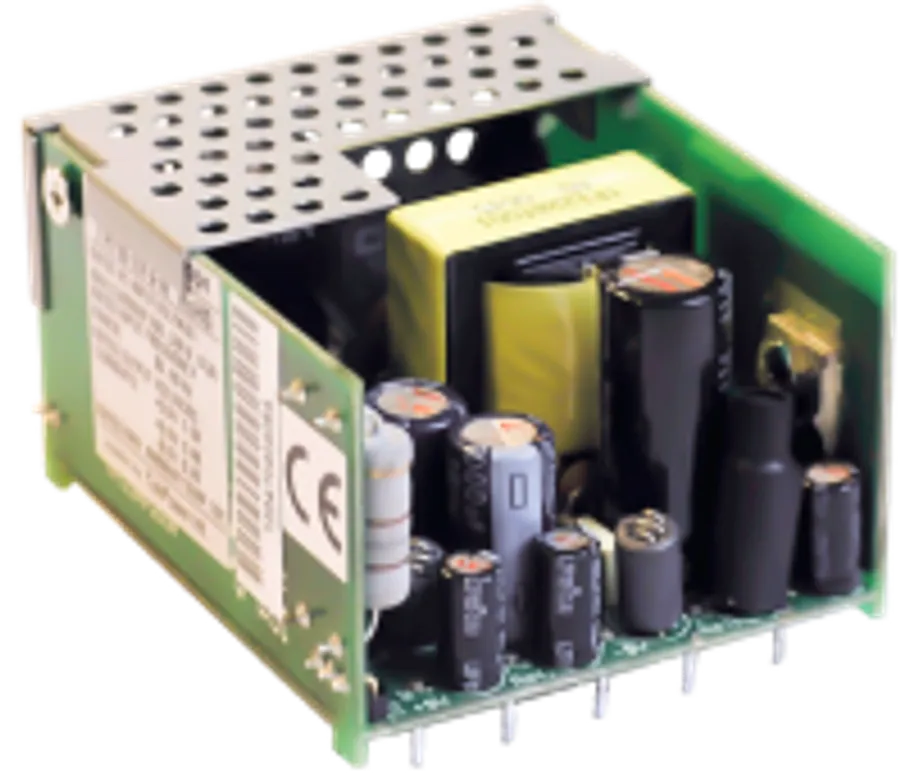

19 W, klasse II, voeding voor weegsysteem, EN 55022, CISPR 22, klasse B

19 W schakelende voeding (SMPS) met de afmetingen van een lineaire transformator, bestemd voor gebruik in industriële weegsystemen. Drievoudige uitgang: +5 Vdc, +9 Vdc en -9 Vdc.

Naleving
Bespreek dit ontwerp Bekijk specificaties
19 W, klasse II, voeding voor weegsysteem, EN 55022, CISPR 22, klasse B

Belangrijkste eigenschappen

In één oogopslag

Nominaal uitgangsvermogen
19W
Meerdere uitgangsspanningen
+5V, +9V, -9V
Veiligheidsklasse
Class II (double insulated)
Modelreferentie
TPFB-19-3-A
Toepassing
Measurement & control
Ingangsspanning
Universal input range
Constructie
Open frame
Naleving
CE

Datasheet

Technische specificaties

Beveiliging
Overzicht 7
  • 19W-voeding
  • Compacte afmetingen en een laag gewicht
  • Fly-back-omzettertopologie
  • Geïntegreerd signaal bij stroomuitval
  • De nauwkeurigheid van de drie uitgangsspanningen wordt bereikt door een speciaal ontwerp zonder spanningsregelaars
  • Eenvoudige en betrouwbare verbindingen
  • Op maat gemaakt
Toepassing 1
Industrieel weegsysteem
elektronica van de digitale besturingskaart en de analoge signaalversterker
Ingang 4
  • Universeel ingangsspanningsbereik: 85 - 264 Vac
  • Lekstroom: 1 mA RMS max.
  • Rendement: > 75%
  • Klasse II
Uitgang 2
Nominaal uitgangsvermogen
19W
Meerdere uitgangsspanningen
+5V, +9V, -9V
Beveiligingen 4
  • +5V bescherming tegen te lage spanning
  • Beveiliging tegen overbelasting/kortsluiting
  • Automatische herstart na 3 seconden
  • Tijdafhankelijke uitgangsvermogen-/overstroombeveiliging
Certificaten 1
  • CE marked
Veiligheid en EMC 10
  • IEC/EN/UL 60950-1
  • EN 55022 (CISPR22) Class B
  • IEC/EN 61000-3-3
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-3
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-11
  • IEC/EN 61000-6-3
Koeling 1
  • Vrije luchtconvectie
Constructie 2
  • Halfgesloten constructie
  • Een op maat gemaakte afdekking van plaatstaal voorkomt contact met de belangrijkste onderdelen
Aansluitingen 2
Ingang
2 Solder pins
Uitgang
6 Solder pins
Afmetingen en gewicht 2
Afmetingen (L x B x H)
58 x 68 x 39 mm2.3 x 2.7 x 1.5 inch
Gewicht
0.15 kg

Elk nieuw project wordt ontworpen volgens de normen en eisen die vandaag van kracht zijn, en waar wij ruimte zien om uw specificatie te verbeteren, zeggen wij dat.

Gebouwd volgens uw specificaties

Een variant van de TP122A nodig?

Elke voeding van Total Power wordt ontworpen rond de elektrische, mechanische en certificeringseisen van een klant. Vertel ons uw doel en wij ontwerpen daarnaar.
