Kundenspezifisches Schaltnetzteil

Modell

TP156A/B 96W (TP156A), 90W (TP156B)

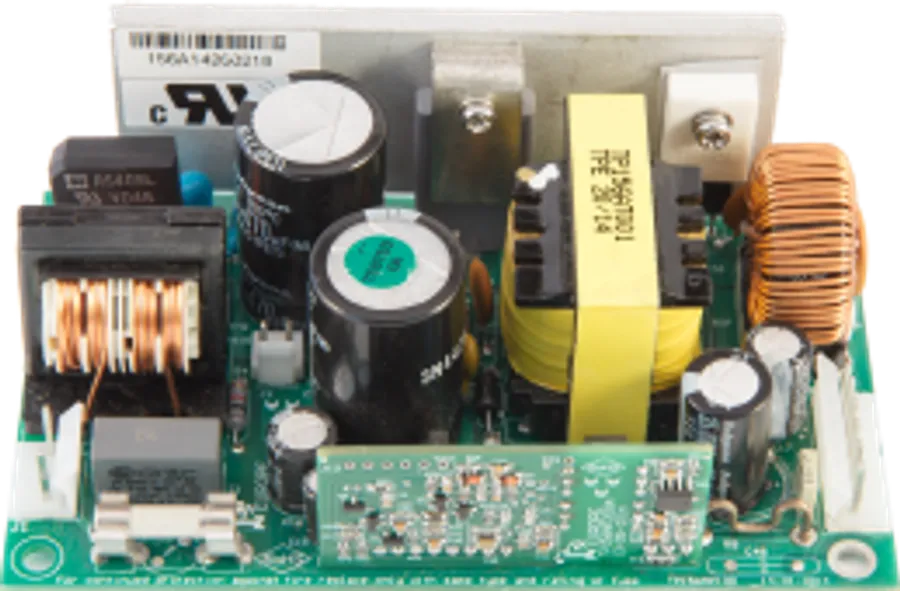

96 W/90 W, 24 V Gleichstrom, LPS, UL 1310, Klasse 2 – Netzteil für einen Kaffeeautomaten

Hochleistungsnetzteile TP156A und TP156B für einen professionellen Kaffeeautomaten. Beide sind nach UL 60950-1 zertifiziert. Das Modell TP156B ist LPS-zertifiziert.

Konformität
Dieses Design besprechen Technische Daten ansehen
96 W/90 W, 24 V Gleichstrom, LPS, UL 1310, Klasse 2 – Netzteil für einen Kaffeeautomaten

Wichtigste Eigenschaften

Auf einen Blick

Nennausgangsleistung
96W (TP156A), 90W (TP156B)
Spitzenausgangsleistung
216W (15 sec.) (TP156A), 216W (4.7 sec.) (TP156B), 360W (2.5 sec.)
Einzelne Ausgangsspannung
+24Vdc
Modellreferenz
TPSF-90-1-A/B
Anwendung
Vending machine
Eingangsspannung
115 and/or 230 Vac
Bauweise
Open frame
Konformität
UL

Datenblatt

Technische Daten

Überblick 5
  • 96W / Netzteil 90W (zwei Ausführungen)
  • Kann das 3-Fache der Nennausgangsleistung liefern
  • Geringe Standby-Leistung
  • Aufgrund einer Zertifizierung der Klasse 2 kann der Anwender alle Teile der Niederspannungsschaltung ohne rechtliche Bedenken anpassen.
  • Kundenspezifisch gefertigt
Anwendung 2
  • Professionelle Kaffeeautomaten
  • Hoher Spitzenleistungsbedarf durch Einschaltströme von DC-Motoren
Eingang 4
  • Per Jumper wählbarer Eingangsspannungsbereich: 90Vac – 135Vac, 190Vac – 264Vac
  • Ableitstrom: 0.5 mA RMS max.
  • Wirkungsgrad: > 80%
  • Klasse I
Ausgang 4
  • Nennausgangsleistung: 96W (TP156A), 90W (TP156B)
  • Spitzenausgangsleistung: 216W (15 sec.) (TP156A), 216W (4.7 sec.) (TP156B), 360W (2.5 sec.) (TP156A, TP156B)
  • Einzelne Ausgangsspannung: +24Vdc
  • 60950-1 LPS / UL 1310 Class 2 (Ausgang auf 100VA für max. 5 Sekunden begrenzt)
Schutzfunktionen 4
  • Unter-/Überspannungsschutz
  • Überlast-/Kurzschlussschutz
  • Automatische Abschaltung (Latch-off)
  • Mikroprozessorgesteuerte Schutzfunktionen
Zertifikate 1
  • UL
Sicherheit und EMV 19
  • UL197
  • IEC/EN/UL 60335-1
  • IEC/EN/UL 60950-1 (both versions)
  • IEC/EN/UL 60950-1 LPS (Only version TP156B)
  • IEC/EN 61558-1
  • IEC/EN 61558-2-16
  • EN 55014
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-3
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-11
  • IEC/EN 61000-6-1
  • IEC/EN 61000-6-2
  • IEC/EN 61000-6-3
  • 2009/125/EC
  • 2011/65/EC
  • EN 62233
Kühlung 1
  • Freie Luftkonvektion
Bauweise 1
  • Offener Rahmen
Anschlüsse 3
Eingang
Leoco 3941
115/230V
JST B2P-VH
Ausgang
Leoco 3941
Abmessungen und Gewicht 2
Abmessungen (L x B x H)
127 x 76 x 45 mm, 5 x 3 x 1.8 inch
Gewicht
0.6 kg

Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.

Nach Ihren Vorgaben gefertigt

Benötigen Sie eine Variante des TP156A/B?

Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.

Ihr Projekt besprechen
