Kundenspezifisches Schaltnetzteil
Modell
TP142A 96W

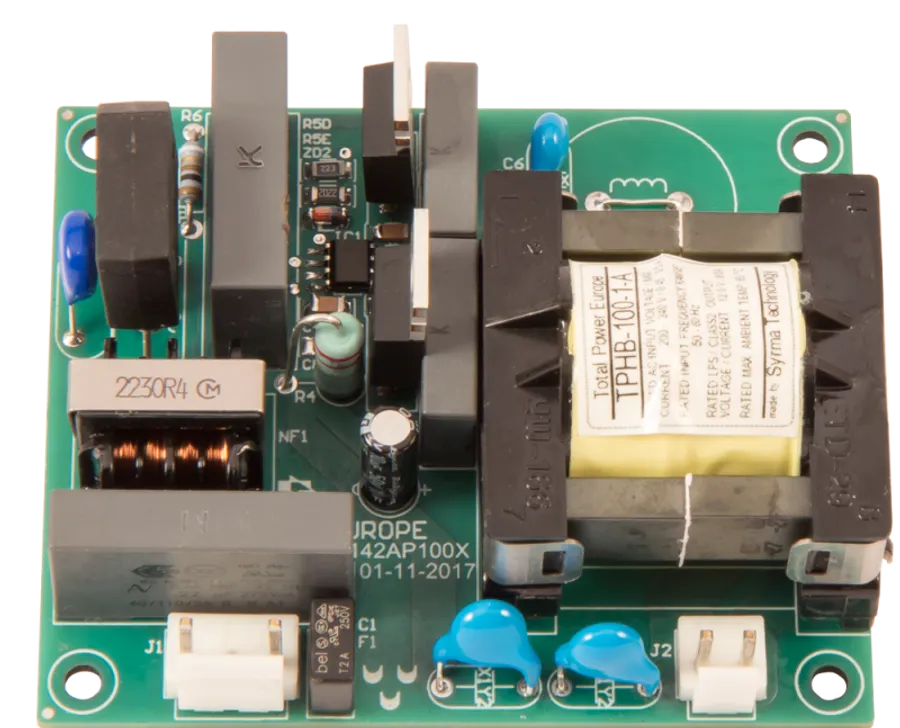

96-W-Halbbrücken-Netzteil für einen Konfetti-Streamer-Werfer
96-W-Halbbrücken-Netzteil für einen Konfetti-Streamer-Shooter. Dank des geringen Einschaltstroms und des geringen Ableitstroms können bis zu 30 Einheiten parallel betrieben und gleichzeitig eingeschaltet werden.
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 96W
- Spitzenausgangsleistung
- 240W (1 sec.)
- Einzelne Ausgangsspannung
- +12V
- Modellreferenz
- TPHB-100-1-A
- Anwendung
- Stage & effects
- Eingangsspannung
- 230 Vac only
- Bauweise
- Open frame
Datenblatt
Technische Daten
Schutz
Überblick 4
- 96W Halbbrücken-Stromversorgung
- Stromquellen-Ausgang
- Die Anlaufzeit beträgt in der Regel 3 ms
- Kundenspezifisch gefertigt
Anwendung 1
- Konfettikanon
Eingang 4
- Eingangsspannungsbereich: 200 - 264Vac
- Ableitstrom: < 0.15mA RMS
- Wirkungsgrad: > 85%
- Klasse II
Ausgang 4
- Nennausgangsleistung: 96W
- Spitzenausgangsleistung: 240W (1 sec.)
- Einzelne Ausgangsspannung: +12V
- 60950-1 LPS / UL 1310 Class 2 (Ausgang für max. 5 Sekunden auf 100VA begrenzt)
Schutzfunktionen 4
- Schutz der Ausgangsleistung: die Ausgangsleistung ist intern auf 120 +/- 20W begrenzt
- Automatische Abschaltung: wenn die Ausgangsimpedanz unter 1.0 Ohm liegt, schaltet das Netzteil innerhalb von 1200 +/- 200mSec ab; Abschalt-Timer: der Wandler schaltet nach 4.5 +/- 0.5 Sekunden ab
- Überlast-/Kurzschlussschutz
- Mikroprozessorgesteuerte Schutzfunktionen
Sicherheit und EMV 19
- UL1310 Class 2
- IEC/EN/UL 60335-1
- IEC/EN/UL 60950-1 LPS
- IEC/EN/UL 61558-1
- EN 55022-1
- IEC/EN 61000-3-2
- IEC/EN 61000-3-3
- IEC/EN 61000-4-2
- IEC/EN 61000-4-3
- IEC/EN 61000-4-4
- IEC/EN 61000-4-5
- IEC/EN 61000-4-6
- IEC/EN 61000-4-11
- IEC/EN 61000-6-1
- IEC/EN 61000-6-2
- IEC/EN 61000-6-3
- IEC/EN 61000-6-4
- 1907/2006/EC REACH
- 2011/65/EC ROHS
Kühlung 1
- Freie Luftkonvektion
Bauweise 1
- Offener Rahmen
Anschlüsse 2
- Eingang
- 3 pins connector
- Ausgang
- 2 pins connector
Abmessungen und Gewicht 2
- Abmessungen (L x B x H)
- 74 x 62 x 30 mm3 x 2.4 x 1.2 inch
- Gewicht
- 0.2 kg
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP142A?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
