Kundenspezifisches Schaltnetzteil

Modell

TP154C 90W

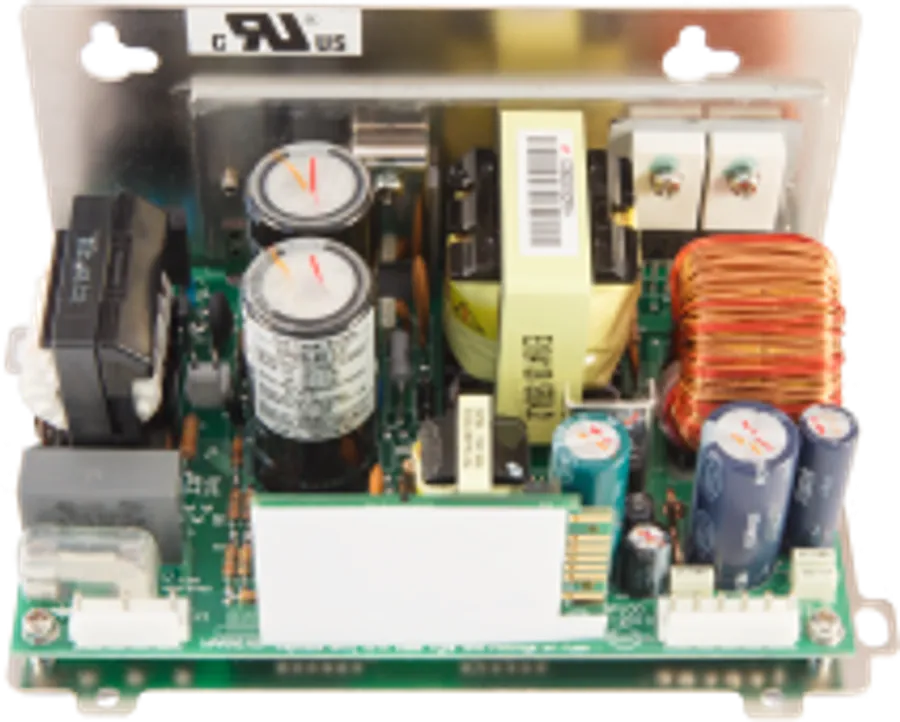

90-W-Netzteil mit L-Halterung gemäß UL 1310, Klasse 2, mit mehreren Ausgängen

90-W-Schaltnetzteil, entwickelt für einen Kaffeeautomaten.

Konformität
Dieses Design besprechen Technische Daten ansehen
90-W-Netzteil mit L-Halterung gemäß UL 1310, Klasse 2, mit mehreren Ausgängen

Wichtigste Eigenschaften

Auf einen Blick

Nennausgangsleistung
90W
Spitzenausgangsleistung
480W (4.5 sec.)
Mehrere Ausgangsspannungen
+24Vdc, +30Vdc, +5.1Vdc, +5.1Vdc
Modellreferenz
TPMS-90-3-F
Anwendung
Vending machine
Eingangsspannung
115 and/or 230 Vac
Bauweise
L-bracket
Konformität
CE · UL

Datenblatt

Technische Daten

Überblick 5
  • 90-W-Netzteil
  • Kann das 4-Fache der Nennausgangsleistung liefern
  • 2 Wandler
  • Der Hauptwandler ist gegen Überlastung geschützt und verfügt über die Fähigkeit, bei sehr hoher Last eine Leistungsreduzierung vorzunehmen, ohne dass der 5-V-Hilfsausgang beeinträchtigt wird.
  • Kundenspezifisch gefertigt
Anwendung 2
  • Kaffeeautomat
  • Hohe Einschaltströme von Motoren und Ventilen im Automaten
Eingang 4
  • Per Jumper wählbarer Eingangsspannungsbereich: 90 - 135 Vac; 180 - 264 Vac
  • Ableitstrom: 0.5 mA RMS max.
  • Wirkungsgrad: > 80%
  • Klasse I
Ausgang 4
  • Nennausgangsleistung: 90W
  • Spitzenausgangsleistung: 480W (4.5 sec.)
  • Mehrere Ausgangsspannungen: +24Vdc, +30Vdc, +5.1Vdc, +5.1Vdc
  • 60950-1 LPS / UL 1310 Class 2 (Ausgang auf 100VA für max. 5 Sekunden begrenzt)
Schutzfunktionen 5
  • Unter-/Überspannungsschutz
  • Überlast-/Kurzschlussschutz
  • Mit Sicherung geschützter AC-Eingang
  • Automatische Abschaltung (Latch-off)
  • Mikroprozessorgesteuerte Schutzfunktionen
Zertifikate 2
  • CE marked
  • UL
Sicherheit und EMV 20
  • UL197
  • UL1310 Class 2
  • IEC/EN/UL 60335-1
  • IEC/EN/UL 60950-1 LPS
  • IEC/EN 61558-1
  • IEC/EN 61558-2-16
  • EN 55014
  • IEC/EN 61000-3-2
  • IEC/EN 61000-3-3
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-11
  • IEC/EN 61000-6-1
  • IEC/EN 61000-6-2
  • IEC/EN 61000-6-3
  • IEC/EN 61000-6-4
  • 2009/125/EC
  • IEC/EN 62233
Kühlung 1
  • Freie Luftkonvektion
Bauweise 1
  • L-Halterung
Anschlüsse 4
Eingang
JST 5 pins connector
Ausgang
JST 6 pins connector
115/230V-Jumper
3 pins connector
I/O Steckverbinder
Stocko 7 pins connector
Abmessungen und Gewicht 2
Abmessungen (L x B x H)
140 x 90 x 55 mm; 5.5 x 3.5 x 2 inch
Gewicht
0.8 kg

Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.

Nach Ihren Vorgaben gefertigt

Benötigen Sie eine Variante des TP154C?

Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
