Kundenspezifisches Schaltnetzteil

Modell

TP159C 90W

90-W-LPS-Netzteil für Verkaufsautomaten gemäß UL 1310, Klasse 2, für hohe Spitzenlasten

90-W-Netzteil für einen professionellen Kaffeeautomaten, mit zwei 24-V-Ausgangsschienen. Es liefert kurzzeitige Spitzen von bis zu 480 W für den Anlaufstrom des DC-Motors und hält die Standby-Leistung niedrig.

Konformität
Dieses Design besprechen Technische Daten ansehen

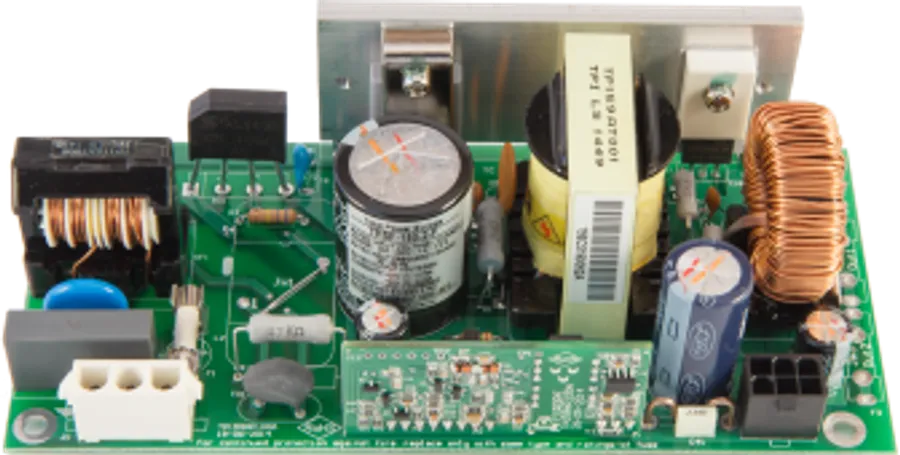

90-W-LPS-Netzteil für Verkaufsautomaten gemäß UL 1310, Klasse 2, für hohe Spitzenlasten

Wichtigste Eigenschaften

Auf einen Blick

Nennausgangsleistung
90W
Spitzenausgangsleistung
288W (4.5 sec.) / 480W (1.5 sec.)
Mehrere Ausgangsspannungen
2 x +24Vdc
Modellreferenz
TPSF-150-2-F
Anwendung
Vending machine
Eingangsspannung
115 and/or 230 Vac
Bauweise
Open frame
Konformität
CE · UL

Datenblatt

Technische Daten

Überblick 4
  • 90-W-Netzteil
  • Kann die fünffache Nennausgangsleistung liefern
  • Geringe Standby-Leistung
  • Kundenspezifisch gefertigt
Anwendung 2
  • Die Elektronik und elektromechanischen Teile eines professionellen Kaffeeautomaten
  • Hoher Spitzenleistungsbedarf durch Einschaltströme großer DC-Motoren
Eingang 4
  • AC-Eingangsspannungsbereich: 180Vac - 264Vac (double phase 100V)
  • Ableitstrom: 0.25 mA RMS max.
  • Wirkungsgrad: > 85%
  • Klasse I
Ausgang 4
  • Nennausgangsleistung: 90W
  • Spitzenausgangsleistung: 288W (4.5 sec.) / 480W (1.5 sec.)
  • Mehrere Ausgangsspannungen: 2 x +24Vdc
  • 60950-1 LPS / UL 1310 Class 2 (Ausgang auf 100VA für max. 5 Sekunden begrenzt)
Schutzfunktionen 6
  • Unter-/Überspannungsschutz
  • Überlast-/Kurzschlussschutz
  • Automatische Abschaltung (Latch-off)
  • Zeitabhängiger Ausgangsleistungs-/Überstromschutz
  • Mit Sicherung geschützter AC-Eingang
  • Mikroprozessorgesteuerte Schutzfunktionen
Zertifikate 2
  • CE marked
  • UL
Sicherheit und EMV 20
  • UL197
  • UL1310 Class 2
  • IEC/EN/UL 60335-1
  • IEC/EN/UL 60950-1 LPS
  • IEC/EN 61558-1
  • IEC/EN 61558-2-16
  • IEC/EN 61000-3-3
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-3
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-11
  • IEC/EN 61000-6-1
  • IEC/EN 61000-6-2
  • IEC/EN 61000-6-3
  • IEC/EN 61000-6-4
  • 2006/95/EC Low Voltage Directive
  • 2011/65/EC ROHS Directive
  • IEC/EN 62233
Kühlung 1
  • Kühlkörper
Bauweise 1
  • Offener Rahmen
Anschlüsse 2
Eingang
AMP Mate-N-Lok 3 pin connector (glow wire compatible)
Ausgang
Molex 6 pin connector (glow wire compatible)
Abmessungen und Gewicht 2
Abmessungen (L x B x H)
162 x 75 x 44 mm6 x 3 x 1.7 inch
Gewicht
0.5 kg

Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.

Nach Ihren Vorgaben gefertigt

Benötigen Sie eine Variante des TP159C?

Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
