Kundenspezifisches Schaltnetzteil
Modell
TP93A 90W

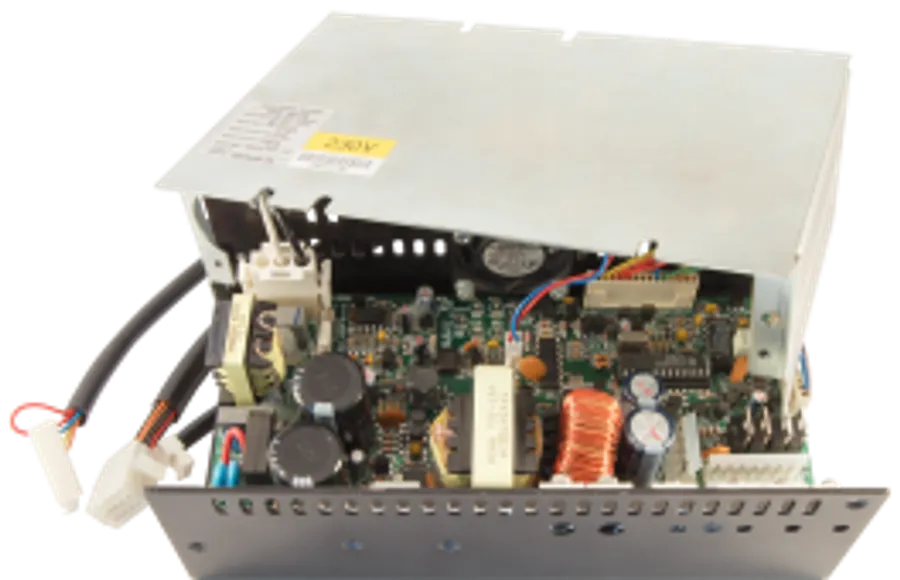

90-W-LPS-Netzteil der Klasse 2 gemäß UL 1310 in geschlossener Bauweise
Gekapseltes Netzteil für den Einsatz in Verkaufsautomaten und Getränkeautomaten.
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 90W
- Spitzenausgangsleistung
- 330W
- Mehrere Ausgangsspannungen
- 11Vdc, 24Vdc
- Modellreferenz
- TPSF-90-2-A
- Anwendung
- Vending machine
- Eingangsspannung
- 115 and/or 230 Vac
- Bauweise
- Enclosed
Datenblatt
Technische Daten
Überblick 4
- 90-W-Netzteil
- Topologie eines Single-Ended-Feed-Forward-Wandlers
- Integrierte mikroprozessorgesteuerte Schaltung für die Funktionen eines Automaten
- Kundenspezifisch gefertigt
Anwendung 4
- Professionelle Verkaufsautomaten und Getränkeautomaten
- Entwickelt für den europäischen und japanischen Markt
- Hoher Spitzenleistungsbedarf
- Dauerbetrieb (24/7)
Eingang 2
- AC wählbarer Eingang
- 115 / 230 Vac
- Wirkungsgrad
- > 75%
Ausgang 4
- Nennausgangsleistung: 90W
- Spitzenausgangsleistung: 330W
- Mehrere Ausgangsspannungen: 11Vdc, 24Vdc
- 60950-1 LPS / UL 1310 Class 2 (Ausgang auf 100VA für max. 5 Sekunden begrenzt)
Schutzfunktionen 1
- Überlastschutz
Sicherheit und EMV 8
- EN 50081-1
- EN 50082-1
- IEC/EN/UL 60335-1
- IEC/EN/UL 60950-1 LPS
- EN 55022 (CISPR22) Class B
- IEC/EN 61000-3-3
- IEC/EN 61000-4-4
- IEC/EN 61000-4-5
Kühlung 1
- Eingebauter Lüfter
Bauweise 2
- Unterteil aus schwarz eloxiertem Aluminium im U-Profil und obere Abdeckung aus Metall
- Einfach zu verwendende Befestigungsschlitze
Anschlüsse 2
- Eingang
- Connectors mit freien Litzen
- Ausgang
- Connectors mit freien Litzen
Abmessungen und Gewicht 2
- Abmessungen (L x B x H)
- 200 x 110 x 65 mm (7.9 x 4.3 x 2.6 inch)
- Gewicht
- 1.18 kg
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP93A?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
