Kundenspezifisches Schaltnetzteil
Modell
TP146A 75W

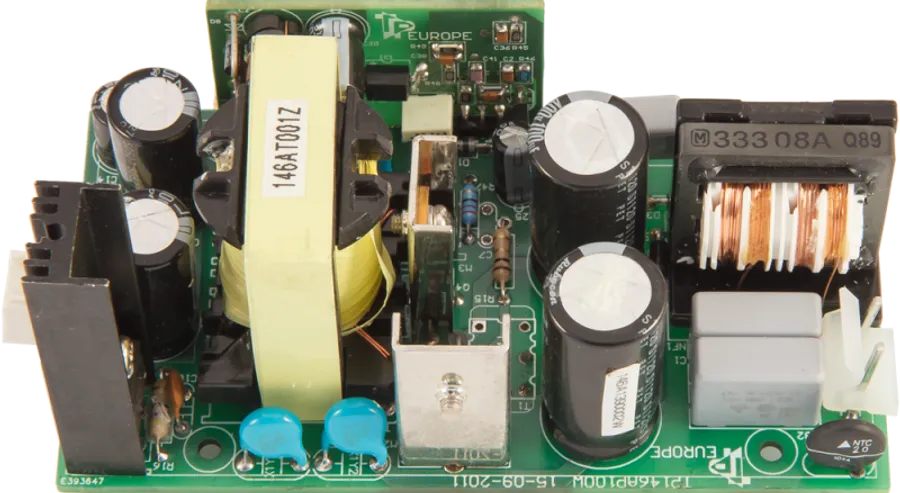

75-W-Netzteil der Klasse II
75-W-Netzteil für ein ein- oder zweiphasiges System mit einer Eingangsspannung von maximal 457 VAC.
Konformität
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 75W
- Mehrere Ausgangsspannungen
- +5V, +24V
- Zertifikate
- CE-marked, Class II double-insulated
- Modellreferenz
- TPFB-75-2-A
- Anwendung
- Other
- Eingangsspannung
- Universal input range
- Bauweise
- Open frame
- Konformität
- CE
Datenblatt
Technische Daten
Schutz
Überblick 3
- 75-W-Netzteil
- Kundenspezifisch gefertigt
- +5V-Ausgang mit geringer Leistung für TTL-Logik und ein +24V-Ausgang mit hoher Leistung
Anwendung 2
- System mit hoher Eingangsspannung
- Ein- oder zweiphasiges System
Eingang 4
- Eingangsspannungsbereich: 190 - 457 Vac
- Ableitstrom: 0.25 mA RMS max.
- Wirkungsgrad: > 85%
- Klasse II
Ausgang 2
- Nennausgangsleistung
- 75W
- Mehrere Ausgangsspannungen
- +5V, +24V
Schutzfunktionen 3
- Unter-/Überspannungsschutz
- Überlast-/Kurzschlussschutz
- Automatische Fehlerbehebung (Hiccup-Neustart)
Zertifikate 1
- CE marked
Sicherheit und EMV 15
- IEC/EN/UL 60335-1
- IEC/EN/UL 60950-1
- EN 55014
- IEC/EN 61000-3-2
- IEC/EN 61000-3-3
- IEC/EN 61000-4-2
- IEC/EN 61000-4-3
- IEC/EN 61000-4-4
- IEC/EN 61000-4-5
- IEC/EN 61000-4-6
- IEC/EN 61000-4-11
- IEC/EN 61000-6-1
- IEC/EN 61000-6-2
- IEC/EN 61000-6-3
- IEC/EN 61000-6-4
Kühlung 1
- Freie Luftkonvektion
Bauweise 1
- Offener Rahmen
Anschlüsse 2
- Eingang
- 2 mounting holes for PTR STL132/2-10.0-V-Black
- Ausgang
- 3 mounting holes for PTR STL132/3-10.0-V-Black
Abmessungen und Gewicht 2
- Abmessungen (L x B x H)
- 113 x 62 x 49 mm; 4.4 x 2.4 x 1.9 inch
- Gewicht
- 0.26 kg
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP146A?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
