Kundenspezifisches Schaltnetzteil

Modell

TP127A/B 75W (TP127A); 150W (TP127B)

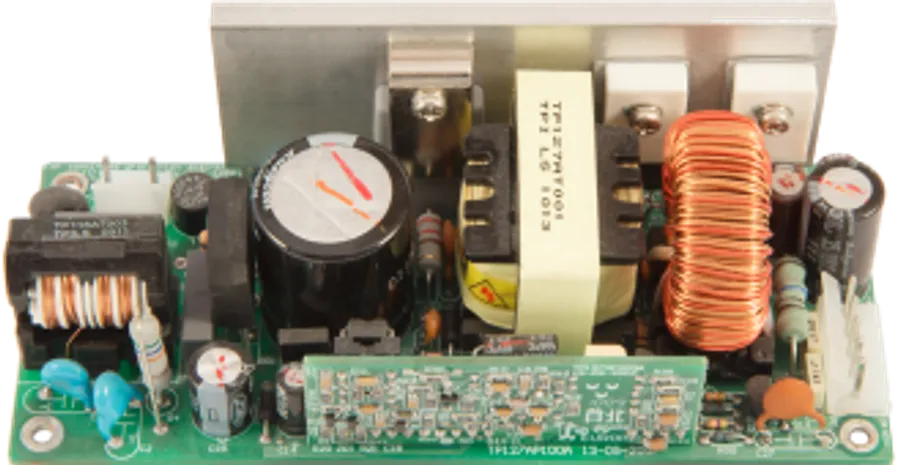

75 W / 150 W +12 V +24 V Class-I-Netzteil in offener Bauweise

Die Netzteile TP127A und TP127B verfügen über eine zeitgesteuerte Spitzenausgangsleistung.

Konformität
Dieses Design besprechen Technische Daten ansehen
75 W / 150 W +12 V +24 V Class-I-Netzteil in offener Bauweise

Wichtigste Eigenschaften

Auf einen Blick

Nennausgangsleistung
75W (TP127A); 150W (TP127B)
Mehrere Ausgangsspannungen
+12V, +24V
Modellreferenz
TPSF-75-2-B / TPSF-150-2-G
Anwendung
Vending machine
Eingangsspannung
230 Vac only
Bauweise
Open frame
Konformität
CE

Datenblatt

Technische Daten

Überblick 4
  • Zwei Ausführungen des Netzteils: TP127A mit Referenz TPSF-75-2-B (75W); TP127B mit Referenz TPSF-150-2-G (150W)
  • Mikroprozessorgesteuerte Schutzstufen
  • Basierend auf Single-Ended-Feed-Forward-Topologie
  • Kundenspezifisch gefertigt
Anwendung 4
  • Professionelle Kaffeeautomaten
  • Hohe Spitzenleistungsanforderungen aufgrund von Einschaltströmen des DC-Motors
  • Geringe Standby-Leistung
  • Dauerbetrieb (24/7)
Eingang 4
  • Eingangsspannungsbereich: 190Vac - 264Vac
  • Ableitstrom: 1 mA RMS max. (TP127A); 0.75 mA RMS max. (TP127B)
  • Wirkungsgrad: > 80% (TP127A); > 85% (TP127B)
  • Klasse I
Ausgang 3
Nennausgangsleistung
75W (TP127A); 150W (TP127B)
Spitzenausgangsleistung
255W (15 sec.) - TP127A; 300W (4 sec.) - TP127A; 288W (30 sec.) - TP127B; 360W (3 sec.) - TP127B
Mehrere Ausgangsspannungen
+12V; +24V
Schutzfunktionen 5
  • Unter-/Überspannungsschutz
  • Überlast-/Kurzschlussschutz
  • Zeitabhängiger Ausgangsleistungs-/Überstromschutz
  • Automatische Fehlerbehebung (Hiccup-Neustart)
  • Mikroprozessorgesteuerte Schutzfunktionen
Zertifikate 1
  • CE marked
Sicherheit und EMV 20
  • UL 197 (TP127B)
  • IEC/EN/UL 60335-1
  • IEC/EN/UL 60335-2-75 (TP127B)
  • IEC/EN/UL 60950-1
  • IEC 61558-1 (TP127B)
  • IEC/EN/UL 62368-1 (TP127B)
  • EN 55014
  • IEC/EN 61000-3-3
  • IEC/EN 61000-3-4
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-3
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-11
  • IEC/EN 61000-6-1 (TP127B)
  • IEC/EN 61000-6-2
  • IEC/EN 61000-6-3
  • IEC/EN 61000-6-4 (TP127B)
  • EN 62233 (TP127B)
Kühlung 1
  • Begrenzte Luftkonvektion
Bauweise 1
  • Offener Rahmen mit einem Aluminiumkühlkörper
Anschlüsse 2
Eingang
Leoco connector 3 pins
Ausgang
Leoco connector 5 pins (TP127A); Molex connector 6 pins (TP127B); Molex 2 pins (TP127B)
Abmessungen und Gewicht 2
Abmessungen (L x B x H)
147.3 x 63.5 x 43 mm (TP127A); 5.8 x 2.5 x 1.7 inch (TP127A); 158 x 75 x 46 mm (TP127B); 6.2 x 3 x 1.8 inch (TP127B)
Gewicht
0.65 kg (TP127A); 0.46 kg (TP127B)

Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.

Nach Ihren Vorgaben gefertigt

Benötigen Sie eine Variante des TP127A/B?

Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
