Kundenspezifisches Schaltnetzteil
Modell
TP119A 70W

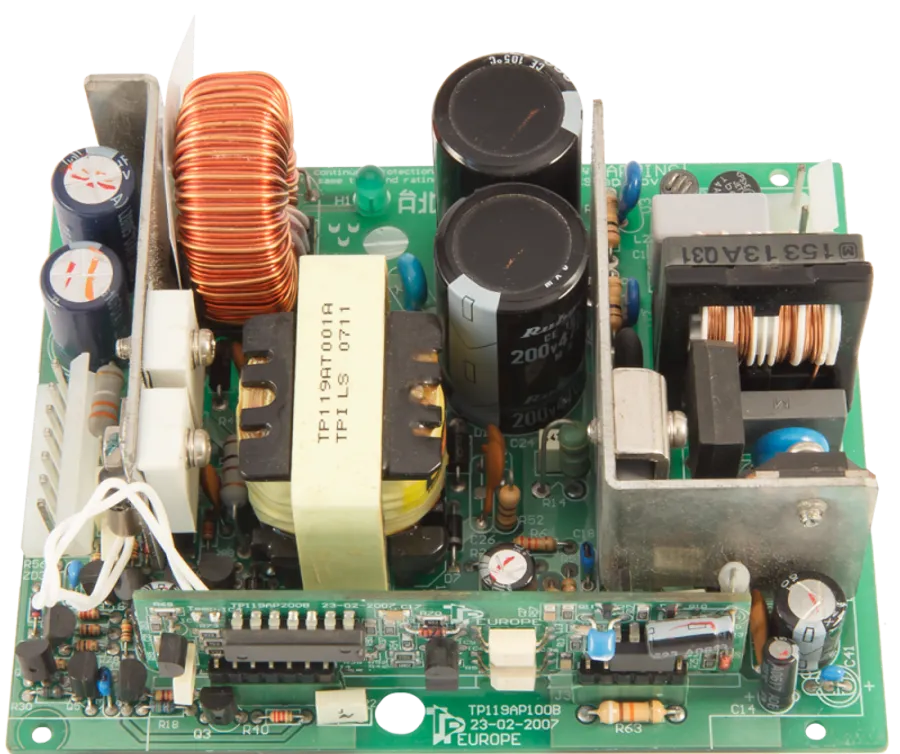

70-W-Gleichstrom-Netzteil der Schutzklasse II für medizinische Geräte in der häuslichen Patientenversorgung
70-W-Netzteil für ein Beatmungsgerät (häusliche Patientenversorgung).
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 70W
- Mehrere Ausgangsspannungen
- +12Vdc, +40Vdc
- Schutzklasse
- Class II
- Modellreferenz
- TPSF-70-2-A
- Anwendung
- Medical, Motor
- Eingangsspannung
- 115 and/or 230 Vac
- Bauweise
- Open frame
Datenblatt
Technische Daten
Schutz
Überblick 5
- 70-W-Netzteil
- Single-Ended-Feed-Forward-Topologie
- Durch die Auswahl der Komponenten wird eine längere Lebensdauer erreicht
- TTL-kompatibles integriertes Stromausfall-Signal
- Kundenspezifisch gefertigt
Anwendung 3
- Beatmungsgerät (für die häusliche Pflege)
- Schwankender Leistungsbedarf eines DC-Motors
- Fernsteuerungsfunktion zum Ein- und Ausschalten
Eingang 4
- Eingangsspannungsbereich mit automatischer Bereichswahl: 85Vac - 135Vac; 190Vac - 264Vac
- Ableitstrom: 0.5 mA max.
- Wirkungsgrad: > 80%
- Klasse II
Ausgang 2
- Nennausgangsleistung
- 70W
- Mehrere Ausgangsspannungen
- +12Vdc, +40Vdc
Schutzfunktionen 4
- Unter-/Überspannungsschutz
- Überlast-/Kurzschlussschutz
- Übertemperaturschutz
- Automatische Fehlerbehebung (Hiccup-Neustart)
Sicherheit und EMV 16
- EN 50081-1
- EN 50082-2
- EN 55011
- IEC/EN/UL 60601-1
- IEC/EN/UL 60950-1
- EN 55014
- IEC/EN 61000-3-2
- IEC/EN 61000-3-3
- IEC/EN 61000-4-2
- IEC/EN 61000-4-3
- IEC/EN 61000-4-4
- IEC/EN 61000-4-5
- IEC/EN 61000-4-6
- IEC/EN 61000-4-11
- IEC/EN 61000-6-2
- IEC/EN 61000-6-3
Kühlung 1
- Eingeschränkte Luftkonvektion bei erhöhten Umgebungstemperaturen
Bauweise 1
- Im Gehäuse des Kunden montiert
Anschlüsse 2
- Eingang
- Leoco connector 3 pins
- Ausgang
- Leoco connector 7 pins
Abmessungen und Gewicht 2
- Abmessungen (L x B x H)
- 125 x 100 x 40 mm4.9 x 3.9 x 1.6 inch
- Gewicht
- 0.45 kg
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP119A?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
