Kundenspezifisches Schaltnetzteil

Modell

TP114A 70W

70-W-Netzteil der Klasse I, LPS-Klasse 2, mit mehreren Ausgängen

LPS-Netzteil der Klasse I und Klasse 2 mit zwei Wandlern.

Konformität
Dieses Design besprechen Technische Daten ansehen

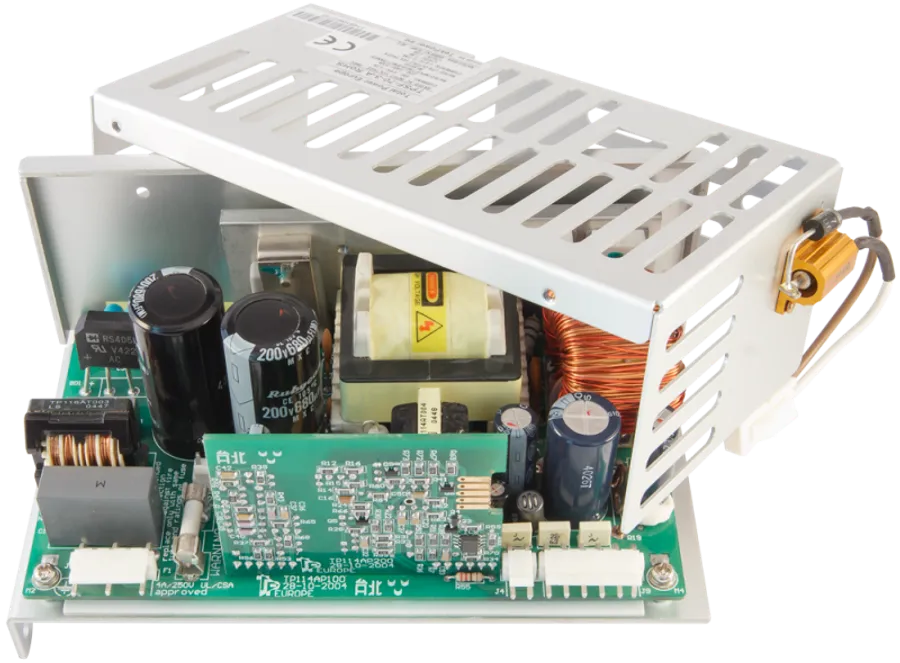

70-W-Netzteil der Klasse I, LPS-Klasse 2, mit mehreren Ausgängen

Wichtigste Eigenschaften

Auf einen Blick

Nennausgangsleistung
70W
Spitzenausgangsleistung
250W (10 sec.), 360W (3 sec.)
Mehrere Ausgangsspannungen
+5.1Vdc (aux), +24Vdc (main), +30Vdc (main)
Modellreferenz
TPSF-70-3-A
Anwendung
Vending machine
Eingangsspannung
115 and/or 230 Vac
Bauweise
Enclosed
Konformität
CE

Datenblatt

Technische Daten

Überblick 4
  • 70-W-Netzteil
  • 2 Umrichter (Hauptumrichter, kontinuierlicher Hilfsumrichter)
  • I/O Schnittstellen: ein Logik-OK-Signal des Hauptwandlers, eine Fernein-/-ausschaltfunktion, ein Stromausfallsignal und ein Ausgangsstrom-Messsignal
  • Kundenspezifisch gefertigt
Anwendung 2
  • Professionelle Kaffeemaschine
  • Hoher Strombedarf über einen kurzen Zeitraum
Eingang 4
  • Über Jumper wählbar: 90 - 135 Vac or 190 - 264 Vac
  • Ableitstrom: 1 mA RMS max.
  • Wirkungsgrad: > 80%
  • Klasse I
Ausgang 3
  • Nennwert: 70W; Peak: 250W (10 sec.), 360W (3 sec.)
  • Spannungen: +5.1Vdc (Hilfs), +24Vdc (Haupt), +30Vdc (Haupt)
  • 60950-1 LPS / UL 1310 Class 2 (Ausgang auf 100VA für max. 5 Sekunden begrenzt)
Schutzfunktionen 5
  • Unter-/Überspannungsschutz, Überlast-/Kurzschlussschutz
  • Zeitabhängiger Ausgangsleistungs-/Überstromschutz
  • Automatische Abschaltung; Rücksetzung durch Entfernen des AC-Eingangs
  • Der Hauptumrichter ist in der Lage, bei sehr hoher Belastung in den Foldback-Modus zu wechseln
  • Mikroprozessorgesteuerte Schutzfunktionen
Zertifikate 1
  • CE marked
Sicherheit und EMV 13
  • EN 50081-1
  • EN 50082-1
  • EN 55104
  • IEC/EN/UL 60335-1
  • IEC/EN/UL 60950-1 LPS
  • EN 55014
  • IEC/EN 61000-3-3
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-3
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-11
Kühlung 1
  • Freie Luftkonvektion
Bauweise 1
  • Geschlossener Rahmen mit speziell angefertigtem Gehäuse zum Schutz vor Flüssigkeitstropfen
Anschlüsse 2
Eingang
JST 5 pins connector
Ausgang
JST 2 pins connector
Abmessungen und Gewicht 2
Abmessungen (L x B x H)
180 x 94 x 55 mm7.1 x 3.7 x 2.2 inch
Gewicht
0.7 kg

Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.

Nach Ihren Vorgaben gefertigt

Benötigen Sie eine Variante des TP114A?

Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
