Kundenspezifisches Schaltnetzteil

Modell

TP158A/C/D 60W

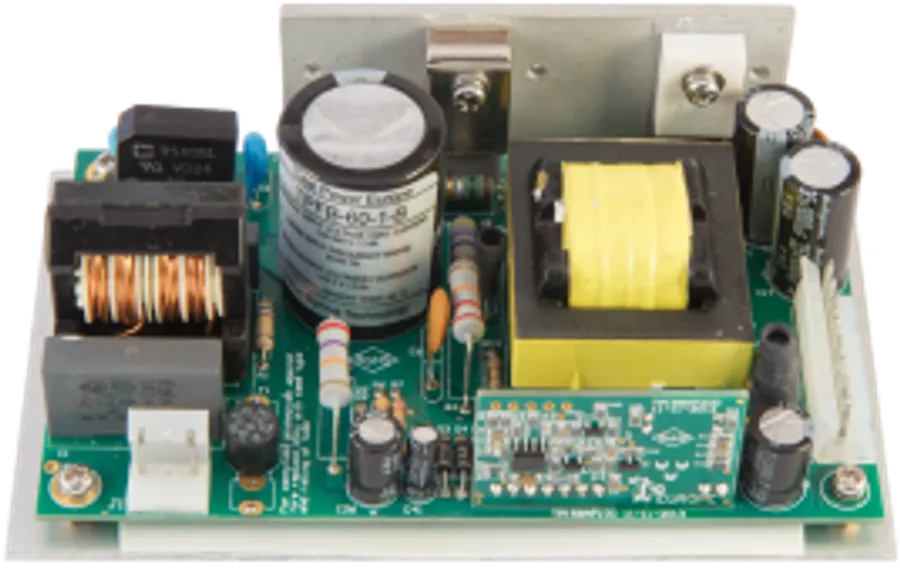

60 W, 24 V DC, Klasse I, Netzteil mit hoher Spitzenleistung, IEC/EN/UL 60335-1

60-W-Netzteil für einen Verkaufsautomaten.

Konformität
Dieses Design besprechen Technische Daten ansehen
60 W, 24 V DC, Klasse I, Netzteil mit hoher Spitzenleistung, IEC/EN/UL 60335-1

Wichtigste Eigenschaften

Auf einen Blick

Nennausgangsleistung
60W
Spitzenausgangsleistung
108W (10 sec.) / 192W (1.4 sec.)
Einzelne Ausgangsspannung
+24Vdc
Modellreferenz
TPFB-60-1-B
Anwendung
Vending machine
Eingangsspannung
Universal input range
Bauweise
Open frame
Konformität
UL

Datenblatt

Technische Daten

Überblick 3
  • 60-W-Netzteil
  • Versorgt die Motoren und Ventile im Automaten mit den hohen Spitzenströmen
  • Kann das 3-Fache der Nennausgangsleistung liefern
Anwendung 1
  • Verkaufsautomat
Eingang 7
  • Universeller Eingangsspannungsbereich: 90 - 264Vac
  • Eingangsleistung: no load = 200 mW (model TP158C/D)
  • Eingangsleistung: 24V / 10mA = 500 mW (model TP158C)
  • Eingangsleistung: 5V / 40mA = 500 mW (model TP158D)
  • Ableitstrom: 0.5 mA RMS max.
  • Wirkungsgrad: > 80%
  • Klasse I
Ausgang 5
Nennausgangsleistung
60W
Nennausgangsstrom
5V auxiliary = 250mA (TP158D)
Spitzenausgangsleistung
108W (10 sec.)
Spitzenausgangsleistung
192W (1.4 sec.)
Einzelne Ausgangsspannung
+24Vdc
Schutzfunktionen 5
  • Unter-/Überspannungsschutz
  • Überlast-/Kurzschlussschutz
  • Automatische Fehlerbehebung (Hiccup-Neustart)
  • Mit Sicherung geschützter AC-Eingang
  • Mikroprozessorgesteuerte Schutzfunktionen
Zertifikate 1
  • UL
Sicherheit und EMV 21
  • IEC/EN/UL 60335-1
  • IEC/EN 60335-2-75
  • IEC/EN/UL 60950-1
  • IEC 61558-1
  • 61558-2-16 (TP158A)
  • EN 55014
  • IEC/EN 61000-3-2
  • IEC/EN 61000-3-3
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-3
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-11
  • IEC/EN 61000-6-1
  • IEC/EN 61000-6-2
  • IEC/EN 61000-6-3
  • IEC/EN 61000-6-4
  • 2004/108/EC EMC directive
  • 2006/95/EC Low voltage directive
  • 2011/65/EC ROHS
Kühlung 1
  • Freie Luftkonvektion
Bauweise 1
  • Offener Rahmen
Anschlüsse 2
Eingang
Leoco 3941
Ausgang
Leoco 3941
Abmessungen und Gewicht 3
Abmessungen (L x B x H)
127 x 76 x 46 mm
Abmessungen (L x B x H)
5 x 3 x 1.8 inch
Gewicht
0.3 kg

Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.

Nach Ihren Vorgaben gefertigt

Benötigen Sie eine Variante des TP158A/C/D?

Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
