Kundenspezifisches Schaltnetzteil
Modell
TP101AB 50W

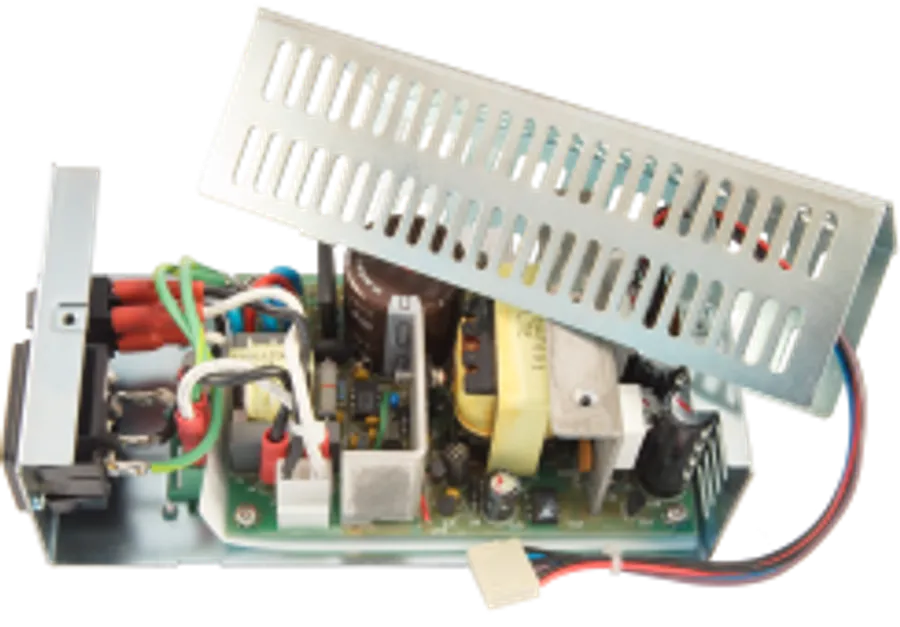

50-W-Flyback-Schaltnetzteil in geschlossener Bauweise
Eine Familie von 50-W-Netzteilen, die in Massendurchfluss- und Druckmessgeräten zum Einsatz kommen.
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 50W
- Mehrere Ausgangsspannungen
- +5V, -15V, +15V (TP101A); +24V (TP101B); +5V, -15V, +15V (TP104C)
- Modellreferenz
- TPFB-50-3-A/B
- Anwendung
- Measurement & control
- Eingangsspannung
- Universal input range
- Bauweise
- Enclosed
Datenblatt
Technische Daten
Überblick 6
- Familie der 50W-Netzteile (3 Ausführungen: TP101A/B – TP104C)
- Flyback-Wandlertopologie
- Geeignet für den Betrieb bei erhöhten Temperaturen und begrenzter Luftzirkulation
- Hervorragende Leitungs-, Last- und Kreuzregelung
- Hohe Zuverlässigkeit und eine längere Lebensdauer
- Kundenspezifisch gefertigt
Anwendung 3
- Messgeräte für Massenstrom und Druck
- Hohe Anforderungen an die Stabilität
- Vorhandensein von hochfrequenten Welligkeiten und Störgeräuschen am Ausgang bzw. an den Ausgängen
Eingang 4
- Universeller Eingangsspannungsbereich: 85 - 264 Vac
- Ableitstrom: 0.5 mA RMS max. (TP101A/B); 1 mA RMS max. (TP104C)
- Wirkungsgrad: > 75%
- Klasse I
Ausgang 2
- Nennausgangsleistung
- 50W
- Mehrere Ausgangsspannungen
- +5V, -15V, +15V (TP101A); +24V (TP101B); +5V, -15V, +15V (TP104C)
Schutzfunktionen 4
- Überlast-/Kurzschlussschutz
- Übertemperaturschutz
- Automatische Fehlerbehebung (Hiccup-Neustart)
- Mikroprozessorgesteuerte Schutzfunktionen
Sicherheit und EMV 3
- EN 50081-1
- EN 50082-2
- IEC/EN/UL 61010-1
Kühlung 1
- Begrenzte Luftkonvektion
Bauweise 1
- Geschlossener Rahmen
Anschlüsse 4
- Eingang (TP101A/B)
- 3 pins connector (IEC320-C14). Enthält einen Sicherungshalter und Schalter
- Ausgang (TP101A/B)
- 6 pins Molex connector mit freien Litzen
- Eingang (TP104C)
- Round 4 pins Amphenol connector
- Ausgang (TP104C)
- 6 pins Molex connector mit freien Litzen
Abmessungen und Gewicht 2
- Abmessungen (L x B x H)
- 160 x 50 x 85 mm; 6.3 x 2 x 3.3 inch
- Gewicht
- 0.83 kg
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP101AB?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
