Kundenspezifisches Schaltnetzteil
Modell
TP83A 4W

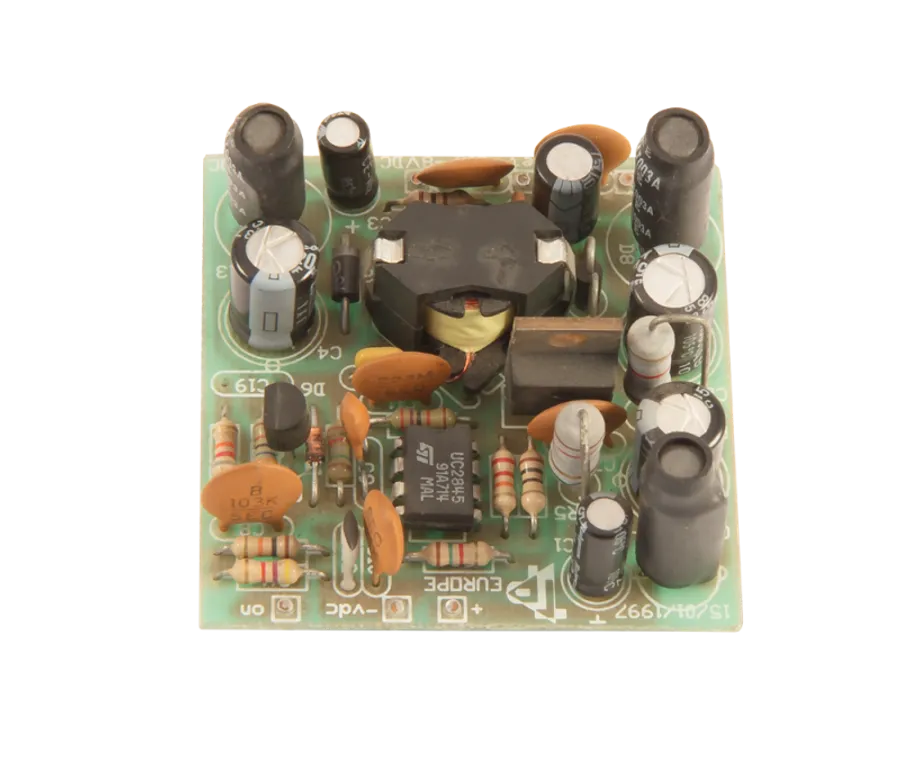

4-W-DC-DC-Netzteil für einen Kopfhörer-FM-Sender
DC/DC-Netzteil, das in einem professionellen FM-Sender für kabellose Kopfhörer zum Einsatz kommt.
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 4W
- Mehrere Ausgangsspannungen
- +8.2Vdc, -8.2Vdc
- Modellreferenz
- TPFB-4-2-A
- Anwendung
- Audio
- Eingangsspannung
- Low voltage AC DC
- Bauweise
- Open frame
Datenblatt
Technische Daten
Überblick 5
- 4-W-Netzteil
- Flyback-Wandlertopologie
- Kann eine vorübergehende Überspannung von bis zu 200 % der Nenn-Eingangsspannung verkraften
- I/O für die Fernsteuerung zum Ein- und Ausschalten
- Kundenspezifisch gefertigt
Anwendung 1
- Professioneller FM-Sender für kabellose Kopfhörer
Eingang 4
- Eingangsspannungsbereich
- 10 - 18 Vdc
- Eingangsspitzenspannung
- 35 Vdc (0.5 sec.)
- Ableitstrom
- 1 mA RMS max.
- Wirkungsgrad
- > 75%
Ausgang 2
- Nennausgangsleistung
- 4W
- Mehrere Ausgangsspannungen
- +8.2Vdc, -8.2Vdc
Schutzfunktionen 2
- Überlast-/Kurzschlussschutz
- Automatische Fehlerbehebung (Hiccup-Neustart)
Kühlung 1
- Freie Luftkonvektion
Bauweise 1
- Offener Rahmen
Anschlüsse 2
- Eingang
- 6 pre mounted pins
- Ausgang
- 6 pre mounted pins
Abmessungen und Gewicht 2
- Abmessungen (L x B x H)
- 50 x 50 x 30 mm (2 x 2 x 1.8 inch)
- Gewicht
- 40g
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP83A?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
