Kundenspezifisches Schaltnetzteil
Modell
TP150A 45W

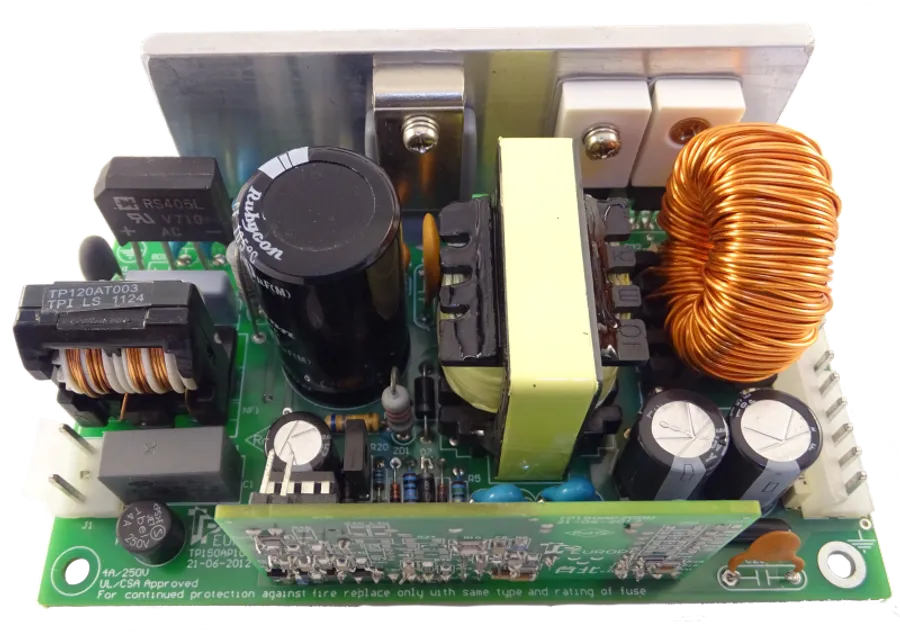

45-W-Netzteil für Kaffeeautomaten mit hoher Spitzenleistung
45-W-Netzteil für professionelle Kaffeeautomaten, mit getrennten 12-V- und 24-V-Schienen und einer zeitlich begrenzten Spitze von 300 W. Die Schutzpegel sind im Mikroprozessor festgelegt.
Konformität
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 45W
- Spitzenausgangsleistung
- 70W - 205W (15 sec.); 205W - 300W (4 sec.)
- Mehrere Ausgangsspannungen
- +12V (up to 4A); +24V (up to 12A)
- Modellreferenz
- TPSF-45-2-A
- Anwendung
- Vending machine
- Eingangsspannung
- 230 Vac only
- Bauweise
- Open frame
- Konformität
- CE
Datenblatt
Technische Daten
Überblick 4
- 45-W-Netzteil
- Mikroprozessorgesteuerte Schutzstufen
- Basierend auf Single-Ended-Feed-Forward-Topologie
- Kundenspezifisch gefertigt
Anwendung 4
- Professionelle Kaffeeautomaten
- Hohe Spitzenleistungsanforderungen aufgrund von Einschaltströmen des DC-Motors
- Geringe Standby-Leistung
- Dauerbetrieb (24/7)
Eingang 4
- Eingangsspannungsbereich: 190Vac - 264Vac
- Ableitstrom: 0.5 mA RMS max.
- Wirkungsgrad: > 80%
- Klasse I
Ausgang 3
- Nennausgangsleistung
- 45W
- Spitzenausgangsleistung
- 70W - 205W (15 sec.); 205W - 300W (4 sec.)
- Mehrere Ausgangsspannungen
- +12V (up to 4A); +24V (up to 12A)
Schutzfunktionen 5
- Unter-/Überspannungsschutz
- Überlast-/Kurzschlussschutz
- Zeitabhängiger Ausgangsleistungs-/Überstromschutz
- Funktion zur automatischen Fehlerbehebung (Hiccup-Neustart) – Neustart nach 5 Sekunden
- Mikroprozessorgesteuerte Schutzfunktionen
Zertifikate 1
- CE marked
Sicherheit und EMV 13
- IEC/EN/UL 60335-1
- IEC/EN/UL 60950-1
- EN 55014
- IEC/EN 61000-3-3
- IEC/EN 61000-3-4
- IEC/EN 61000-4-2
- IEC/EN 61000-4-3
- IEC/EN 61000-4-4
- IEC/EN 61000-4-5
- IEC/EN 61000-4-6
- IEC/EN 61000-4-11
- IEC/EN 61000-6-2
- IEC/EN 61000-6-3
Kühlung 1
- Begrenzte Luftkonvektion
Bauweise 1
- Offener Rahmen mit einem Aluminiumkühlkörper
Anschlüsse 2
- Eingang
- Leoco connector 3 pins
- Ausgang
- Leoco connector 6 pins (12V); Leoco connector 6 pins (24V)
Abmessungen und Gewicht 2
- Abmessungen (L x B x H)
- 147.3 x 63.5 x 43 mm; 5.8 x 2.5 x 1.7 inch
- Gewicht
- 0.65 kg
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP150A?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
