Kundenspezifisches Schaltnetzteil
Modell
TP160A 450W

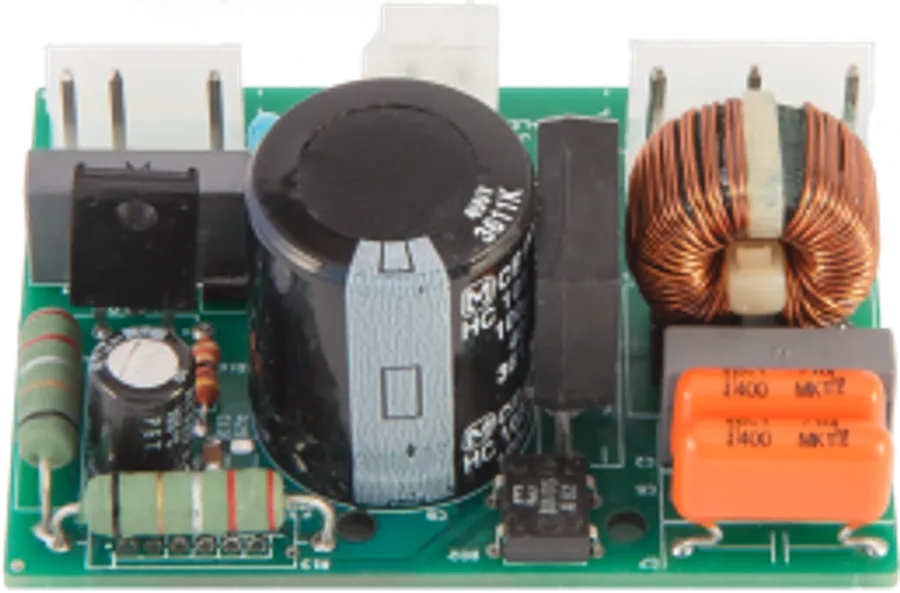

450 W, 300 V Gleichstrom – Schutzschaltung für Gleichstrommotor und Mühle
Schutzschaltung für den DC-Motor einer Kaffeemühle. Sie passt die Mahldauer an die Netzspannung an und schaltet den Motor ab, wenn der Motor blockiert ist oder keine Bohnen vorhanden sind.
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 450W
- Einzelne Ausgangsspannung
- +300Vdc
- Modellreferenz
- TPDC-200-1-A
- Anwendung
- Motor
- Eingangsspannung
- 115 and/or 230 Vac
- Bauweise
- Open frame
Datenblatt
Technische Daten
Überblick 3
- Die Schutzschaltung wurde speziell für einen DC-Motor und ein Mahlwerk entwickelt.
- Steuert die Mahldauer und schaltet bei Bedarf den DC-Motor ab
- Die Mahldauer passt sich den Schwankungen der AC-Eingangsspannung an, um bei unterschiedlichen AC-Spannungen stets die gleiche Kaffeemenge beizubehalten.
Anwendung 1
- Johnson DC971(2)LG-014 Motor und Ditting-Mahlwerk
Eingang 3
- Eingangsspannungsbereich: 180 - 264 vac
- Ableitstrom: < 0.3mA
- Klasse I
Ausgang 2
- Nennausgangsleistung
- 450W
- Einzelne Ausgangsspannung
- +300Vdc
Schutzfunktionen 2
- Überlast-/Kurzschlussschutz
- Automatische Abschaltung: die Schaltung schaltet den DC-Motor ab, wenn der Mahlmotor blockiert ist und/oder keine Bohnen vorhanden sind
Sicherheit und EMV 18
- UL197
- IEC/EN/UL 60335-1
- IEC/EN/UL 60950-1
- EN 55014
- IEC/EN 61000-3-2
- IEC/EN 61000-3-3
- IEC/EN 61000-4-2
- IEC/EN 61000-4-3
- IEC/EN 61000-4-4
- IEC/EN 61000-4-5
- IEC/EN 61000-4-6
- IEC/EN 61000-4-11
- IEC/EN 61000-6-1
- IEC/EN 61000-6-2
- IEC/EN 61000-6-3
- IEC/EN 61000-6-4
- 2009/125/EC
- EN 62233
Kühlung 1
- Freie Luftkonvektion
Bauweise 1
- Offener Rahmen
Anschlüsse 3
- Eingang
- Leoco 3941
- Ausgang
- Leoco 3941
- I/O
- Molex Minifit
Abmessungen und Gewicht 2
- Abmessungen (L x B x H)
- 69 x 53 x 35 mm2.7 x 2.1 x 1.4 inch
- Gewicht
- 0.15 kg
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP160A?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
Total Power Europe · TP160A · totalpower.nl
