Kundenspezifisches Schaltnetzteil

Modell

TP148A 42W

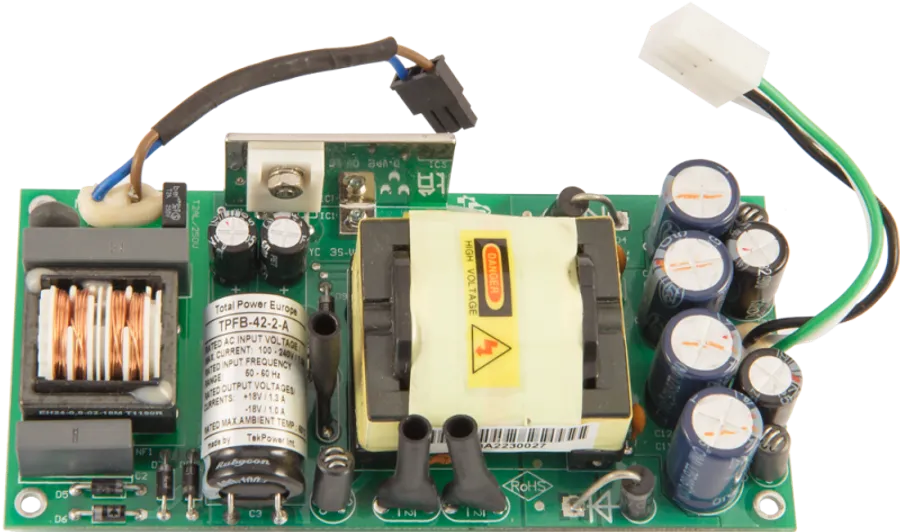

42-W-Netzteil der Klasse II für Kopfhörerverstärker, gemäß IEC/EN/UL 60065

42-W-Netzteil für den Einsatz in einem professionellen Kopfhörerverstärker. Entspricht den Sicherheitsnormen 60065 für Audiogeräte.

Konformität
Dieses Design besprechen Technische Daten ansehen
42-W-Netzteil der Klasse II für Kopfhörerverstärker, gemäß IEC/EN/UL 60065

Wichtigste Eigenschaften

Auf einen Blick

Nennausgangsleistung
42W
Mehrere Ausgangsspannungen
+18Vdc, -18Vdc
Modellreferenz
TPFB-42-2-A
Anwendung
Audio
Eingangsspannung
Universal input range
Bauweise
Open frame
Konformität
CE

Datenblatt

Technische Daten

Schutz
Überblick 3
  • 42-W-Netzteil
  • Versorgt die interne Steuerelektronik und den Push-Pull-Verstärker der Anwendung mit Strom
  • Kundenspezifisch gefertigt
Anwendung 1
  • Professioneller Kopfhörerverstärker
Eingang 4
  • Universeller Eingangsspannungsbereich: 90Vac - 264Vac
  • Ableitstrom: 0.25 mA RMS max
  • Wirkungsgrad: > 80%
  • Klasse II
Ausgang 2
Nennausgangsleistung
42W
Mehrere Ausgangsspannungen
+18Vdc, -18Vdc
Schutzfunktionen 3
  • Mit Sicherung geschützter AC-Eingang
  • Unter-/Überspannungsschutz
  • Überlast-/Kurzschlussschutz
Zertifikate 2
  • CE marked
  • VDE
Sicherheit und EMV 16
  • IEC/EN/UL 60065
  • IEC/EN/UL 60335-1
  • IEC/EN/UL 60950-1
  • EN 55014
  • IEC/EN 61000-3-2
  • IEC/EN 61000-3-3
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-3
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-11
  • IEC/EN 61000-6-1
  • IEC/EN 61000-6-2
  • IEC/EN 61000-6-3
  • IEC/EN 61000-6-4
Kühlung 1
  • Freie Luftkonvektion
Bauweise 1
  • Offener Rahmen
Anschlüsse 2
Eingang
3 pins Molex connector
Ausgang
3 pins Molex or Leoco connector
Abmessungen und Gewicht 2
Abmessungen (L x B x H)
125 x 60 x 27 mm4.9 x 2.3 x 1.1 inch
Gewicht
0.26 kg

Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.

Nach Ihren Vorgaben gefertigt

Benötigen Sie eine Variante des TP148A?

Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.

Ihr Projekt besprechen
