Kundenspezifisches Schaltnetzteil
Modell
TP123A 360W

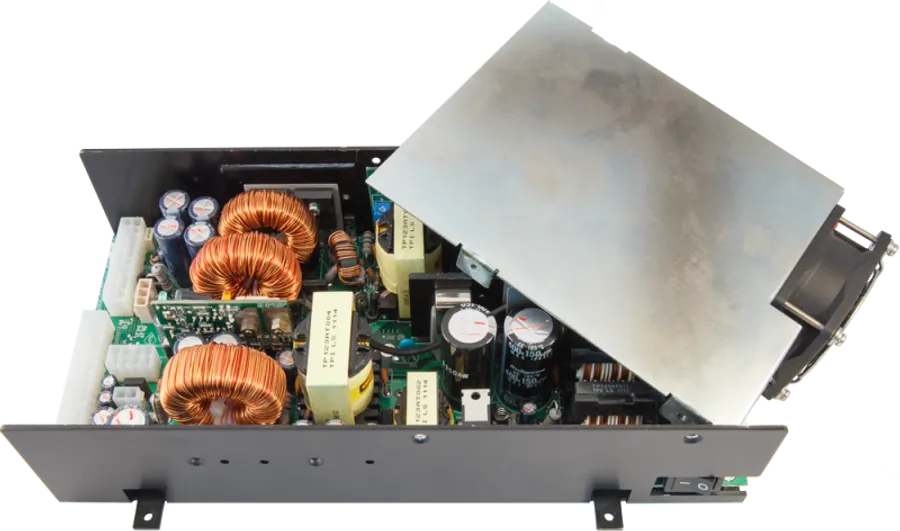

360-W-ATX-Unterbrechungsfreie Stromversorgung mit mehreren Ausgängen
360-W-Netzteil mit Leistungsfaktorkorrektur für den Einsatz in Spielautomaten. Dieses Schaltnetzteil verfügt über 7 Ausgänge, darunter einen 15-W-Hilfsausgang.
Konformität
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 360W
- Mehrere Ausgangsspannungen
- +3.3V, +5V aux, -5V, -5.1V, -12V, +13V, +24V
- Modellreferenz
- TPMS-360-7-A
- Anwendung
- Gaming / amusement, ATX / ICT, Battery
- Eingangsspannung
- Universal input range
- Bauweise
- L-bracket
- Konformität
- CE
Datenblatt
Technische Daten
Überblick 5
- 360W unterbrechungsfreie Stromversorgung
- ATX Kompatibilität
- Integrierte 5V/3A-Flyback-Hilfsversorgung sowie zwei separate Feed-Forward-Hauptwandler
- I/O Schnittstellensignale: power OK, power fail und remote on/off
- Kundenspezifisch gefertigt
Anwendung 2
- Spielautomat mit einer Hauptplatine vom Typ ATX
- Hohe Leistungsanforderungen durch die Schaltung von DC-Motoren und Glühbirnen-Matrizen
Eingang 3
- Universeller Eingangsspannungsbereich
- 90 - 264 Vac
- Ableitstrom
- 1 mA RMS max.
- Wirkungsgrad
- > 70%
Ausgang 2
- Nennausgangsleistung
- 360W
- Mehrere Ausgangsspannungen
- +3.3V, +5V aux, -5V, -5.1V, -12V, +13V, +24V
Schutzfunktionen 6
- Unter-/Überspannungsschutz
- Automatische Fehlerbehebung (Hiccup-Neustart)
- Automatische Abschaltung (Latch-off)
- Zeitabhängiger Ausgangsleistungs-/Überstromschutz
- Übertemperaturschutz
- Mikroprozessorgesteuerte Schutzfunktionen
Zertifikate 1
- CE marked
Sicherheit und EMV 9
- EN 50081-1
- EN 50082-2
- IEC/EN/UL 60950-1
- EN 55022
- IEC/EN 61000-3-2
- IEC/EN 61000-3-3
- IEC/EN 61000-4-4
- IEC/EN 61000-4-5
- IEC/EN 61000-4-11
Kühlung 1
- Zwangsluftkonvektion mit integriertem DC-Lüfter
Bauweise 1
- Speziell entwickeltes Gehäuse aus schwarz eloxiertem Aluminium mit einer Abdeckung aus verzinktem Metall
Anschlüsse 2
- Eingang
- AMP Mate-N-Lock 3 pins
- Ausgang
- 7 x Mini-Fit Jr. connectors (2 to 20 pins)
Abmessungen und Gewicht 2
- Abmessungen (L x B x H)
- 260 x 126 x 63 mm10.2 x 5 x 2.5 inch
- Gewicht
- 2.26 kg
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP123A?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
