Kundenspezifisches Schaltnetzteil
Modell
TP100A 350W

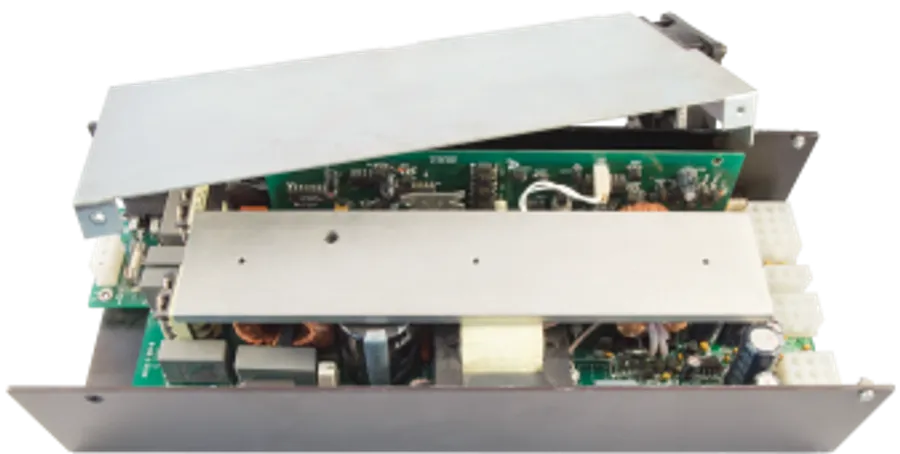

350-W-Schaltnetzteil mit PFC und mehreren Ausgängen
Ein Netzteil mit Leistungsfaktorkorrektur, das in einem Geldspielautomaten zum Einsatz kommt. 5 Ausgänge, darunter zwei Ausgänge mit konstanter Spannung bzw. Stromquelle sowie eine 12-V-Hilfsstromversorgung.
Konformität
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 350W
- Mehrere Ausgangsspannungen
- +5V, +5V, +12V, +12V (Aux), +26V
- Modellreferenz
- TPSF-440-5-A
- Anwendung
- Gaming / amusement
- Eingangsspannung
- Universal input range
- Bauweise
- L-bracket
- Konformität
- CE
Datenblatt
Technische Daten
Überblick 7
- 350-W-Netzteil
- Leistungsfaktorkorrigiert
- Fernsteuerung zum Ein- und Ausschalten über Modem
- 12V- und 26V-Ausgang, ausgelegt für die Anlaufströme bei Kaltstart der Lampe
- 5 Ausgänge, darunter 2 Ausgänge für konstante Spannungs-/Stromquellen sowie ein 12V-Hilfsausgang
- Open-Collector-Ausgang für Stromausfall
- Kundenspezifisch gefertigt
Anwendung 2
- Geldspielautomat
- Hoher Strombedarf bei Motoren und Leuchten
Eingang 3
- Universeller Eingangsspannungsbereich
- 90-264 Vac
- Ableitstrom
- 1 mA RMS max.
- Wirkungsgrad
- >75%
Ausgang 2
- Nennausgangsleistung
- 350W
- Mehrere Ausgangsspannungen
- +5V, +5V, +12V, +12V (Aux), +26V
Schutzfunktionen 5
- Unter-/Überspannungsschutz
- Überlast-/Kurzschlussschutz
- Mit Sicherung geschützter AC-Eingang
- Funktionen zum Zurücksetzen
- Übertemperaturschutz
Sicherheit und EMV 9
- EN 50081-1
- EN 50082-2
- IEC/EN/UL 60950-1
- EN 55022 (CISPR22) Class B
- IEC/EN 61000-3-2
- IEC/EN 61000-3-3
- IEC/EN 61000-4-4
- IEC/EN 61000-4-5
- IEC/EN 61000-4-11
Kühlung 1
- Zwangsbelüftung mit integriertem bürstenlosem DC-Lüfter
Bauweise 1
- L-förmiges Gehäuse aus schwarz eloxiertem Aluminium mit einer Abdeckung aus verzinktem Metall
Anschlüsse 2
- Eingang
- AMP Mate-N-Lok connector
- Ausgang
- 4x AMP Mate-N-Lok connectors
Abmessungen und Gewicht 1
- Abmessungen (L x B x H)
- 280 x 126 x 63 mm (11 x 5 x 2.5 inch)
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP100A?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
