Kundenspezifisches Schaltnetzteil
Modell
TP115A 325W

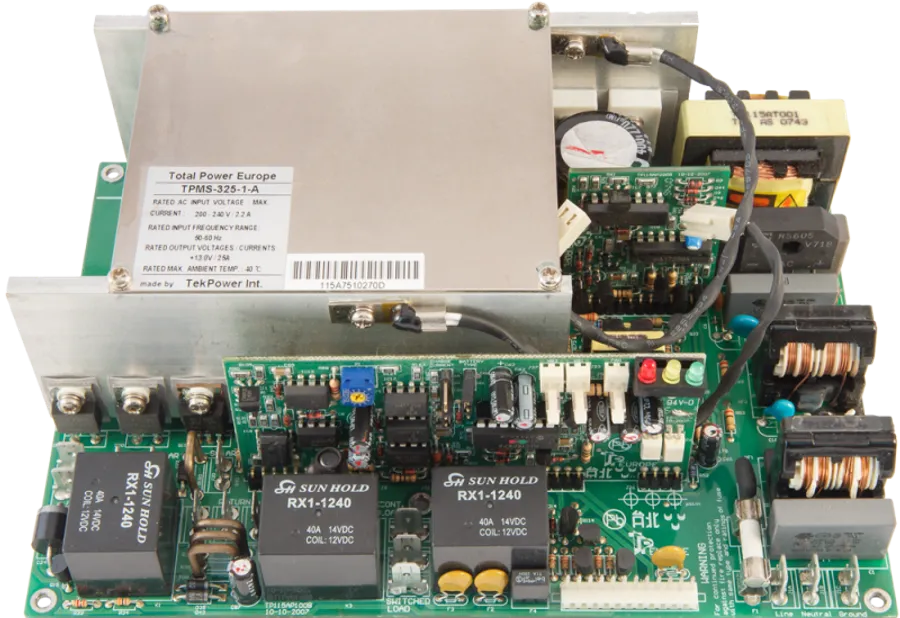

325-W-AC/DC-Solar-Batterieladegerät mit Schaltnetzteil
Ein leistungsfaktorkompensiertes Schaltnetzteil mit einem multifunktionalen (Wechselstrom/Gleichstrom, Solar) Batterieladegerät, das in Freizeitgeräten zum Einsatz kommt.
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 325W
- Einzelne Ausgangsspannung
- +13V
- Modellreferenz
- TPMS-325-1-A
- Anwendung
- Battery
- Eingangsspannung
- 115 and/or 230 Vac
- Bauweise
- Open frame
Datenblatt
Technische Daten
Überblick 9
- 325-W-Netzteil
- Wirkleistungs-Blindleistungskompensation
- Systemstatusanzeige mit drei LEDs
- Kundenspezifisch gefertigt
- Batterieladegerät (Freizeit- und Fahrzeugbatterien)
- U/I-Batterieladegerät nach dem Buck-Boost-Prinzip
- Ladeschaltung mit integriertem Solarregler
- Über Jumper wählbarer Batterietyp: lead acid or gel
- Die Freizeitbatterie wird während der Fahrt aufgeladen
Anwendung 1
- Freizeitfahrzeuge (z. B. Wohnmobile, Wohnwagen und Boote)
Eingang 2
- Eingangsspannungsbereich: 190 - 264 Vac
- Klasse I
Ausgang 3
- Nennausgangsleistung
- 325W
- Max. Ausgangsstrom
- 25Amp
- Einzelne Ausgangsspannung
- +13V
Schutzfunktionen 5
- Unter-/Überspannungsschutz
- Überlast-/Kurzschlussschutz
- Übertemperaturschutz
- Verpolungsschutz
- Mikroprozessorgesteuerte Schutzfunktionen
Sicherheit und EMV 14
- EN 50081-1
- EN 50082-1
- IEC/EN/UL 60335-1
- IEC/EN 60335-2-29
- IEC/EN/UL 60950-1
- EN 55022 (CISPR22) Class B
- IEC/EN 61000-3-2
- IEC/EN 61000-3-3
- IEC/EN 61000-4-2
- IEC/EN 61000-4-3
- IEC/EN 61000-4-4
- IEC/EN 61000-4-5
- IEC/EN 61000-4-6
- IEC/EN 61000-4-11
Kühlung 2
- Freie Luftkonvektion
- Hervorragende Kühlleistung durch zwei separate, mit Folie abgedeckte Kühlkörper mit Temperaturmessung
Bauweise 1
- Offener Rahmen
Anschlüsse 2
- Eingang
- 6.3mm tab headers
- Ausgang
- 6.3mm tab headers
Abmessungen und Gewicht 2
- Abmessungen (L x B x H)
- 195 x 135 x 60 mm7.7 x 5.3 x 2.4 inch
- Gewicht
- 1.26 kg
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP115A?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
