Kundenspezifisches Schaltnetzteil
Modell
TP109A 30W

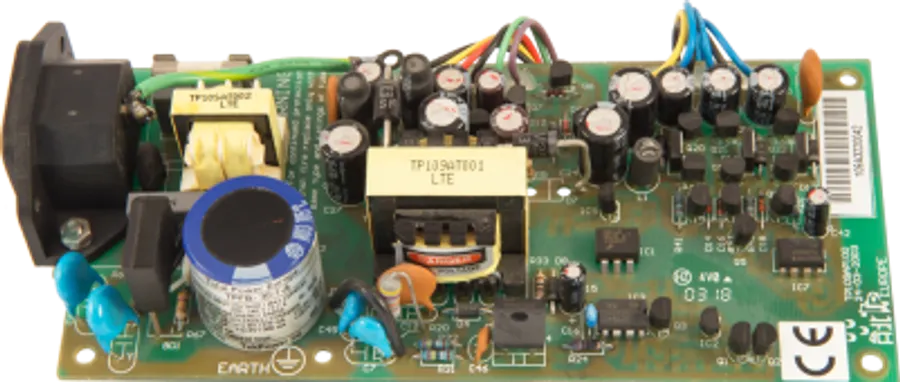

30-W-Schaltnetzteil für Videoüberwachung mit mehreren Ausgängen
30-W-Netzteil für ein professionelles CCTV-Überwachungssystem, mit sieben galvanisch getrennten Ausgängen mit sehr geringer Restwelligkeit und geringem Rauschen. Es gibt eine kurze Netzausfallwarnung für Backup-Zwecke.
Konformität
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 30W
- Mehrere Ausgangsspannungen
- +5Vdc, -5Vdc, +13Vdc, 3x +12.8Vdc
- Modellreferenz
- TPFB-30-7-A
- Anwendung
- ATX / ICT
- Eingangsspannung
- Universal input range
- Bauweise
- Open frame
- Konformität
- CE
Datenblatt
Technische Daten
Überblick 6
- 30-W-Netzteil
- Sehr geringe Welligkeit und sehr geringes Rauschen
- Galvanisch getrennte, überlastgeschützte Ausgänge
- 10-Millisekunden-Warnung bei Stromausfall unter ungünstigsten Lastbedingungen für Sicherungszwecke
- Kundenspezifisch gefertigt
- 7 Ausgangsspannungen
Anwendung 1
- Professionelles Sicherheitsüberwachungssystem (CCTV)
Eingang 3
- Eingangsspannungsbereich
- 190 - 264 Vac
- Ableitstrom
- 1 mA RMS max
- Wirkungsgrad
- > 75%
Ausgang 2
- Nennausgangsleistung
- 30W
- Mehrere Ausgangsspannungen
- +5Vdc, -5Vdc, +13Vdc, 3x +12.8Vdc
Schutzfunktionen 4
- Unter-/Überspannungsschutz
- Überlast-/Kurzschlussschutz
- Automatische Fehlerbehebung (Hiccup-Neustart)
- Automatische Abschaltung (Latch-off)
Zertifikate 1
- CE marked
Sicherheit und EMV 3
- EN 50081-1
- EN 50082-1
- IEC/EN/UL 60065
Kühlung 1
- Freie Luftkonvektion
Bauweise 1
- Offener Rahmen
Anschlüsse 2
- Eingang
- 3 pins PCB mounting inlet (IEC 320-14)
- Ausgang
- 6 pins MOLEX connector on flying leads; 8 pins MOLEX connector on flying leads
Abmessungen und Gewicht 2
- Abmessungen (L x B x H)
- 172 x 77 x 45 mm (6.8 x 3 x 1.8 inch)
- Gewicht
- 0.25 kg
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP109A?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
