Kundenspezifisches Schaltnetzteil
Modell
TP105A 250W

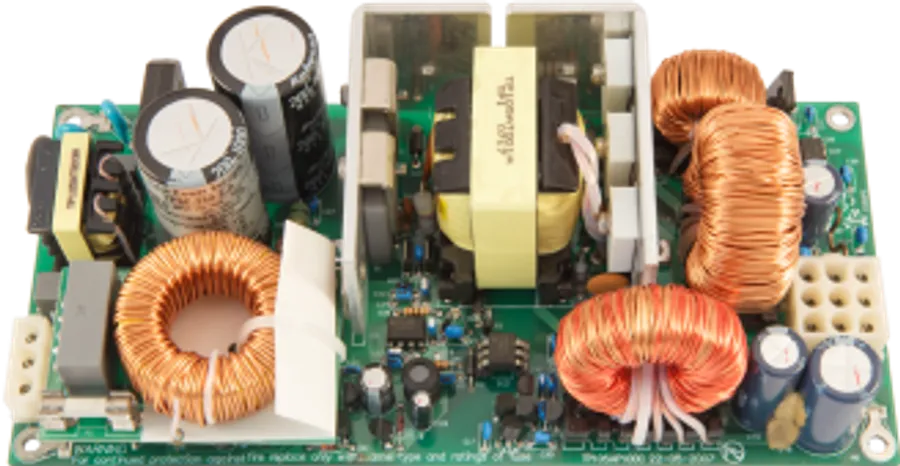

250-W-Schaltnetzteil mit hoher Spitzenleistung und PFC
250-W-Netzteil mit Leistungsfaktorkorrektur für einen professionellen Kaffeeautomaten. Es hält eine zeitlich begrenzte Spitze von 560 W bis zu zehn Sekunden lang, um den Anlauf des DC-Motors abzudecken.
Konformität
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 250W
- Spitzenausgangsleistung
- 560W (10 sec.)
- Mehrere Ausgangsspannungen
- 13.5V, 24V, 30V
- Modellreferenz
- TPSF-250-3-A
- Anwendung
- Vending machine
- Eingangsspannung
- Universal input range
- Bauweise
- Open frame
- Konformität
- CE
Datenblatt
Technische Daten
Überblick 5
- 250-W-Netzteil
- Single-Ended-Feed-Forward-Topologie
- Schaltung zur passiven Leistungsfaktorkorrektur (PFC)
- 30V Ausgang mit präziser, verlustarmer magnetischer Nachregelung
- Kundenspezifisch gefertigt
Anwendung 3
- Professioneller Kaffeeautomat
- Hoher Leistungsbedarf durch die Anlaufströme von DC-Motoren (bis zu 10 Sekunden)
- Dauerbetrieb (24/7)
Eingang 4
- Eingangsspannungsbereich: 180-264 Vac
- Ableitstrom: 1 mA RMS max.
- Wirkungsgrad: > 75%
- Klasse I
Ausgang 3
- Nennausgangsleistung
- 250W
- Spitzenausgangsleistung
- 560W (10 sec.)
- Mehrere Ausgangsspannungen
- 13.5V, 24V, 30V
Schutzfunktionen 4
- Gegen Überspannung geschützt
- Überlast-/Kurzschlussschutz
- Zeitabhängiger Ausgangsleistungs-/Überstromschutz
- Mikroprozessorgesteuerte Schutzfunktionen
Zertifikate 1
- CE marked
Sicherheit und EMV 13
- IEC 1000-3-3
- IEC 1000-4-2
- 50081-1
- EN 50082-1
- EN 55104
- IEC/EN/UL 60335-1
- IEC/EN/UL 60950-1
- 11
- 3
- 4
- 5
- 6
- EN 55014
Kühlung 1
- Freie Luftkonvektion
Bauweise 2
- Offener Rahmen
- Ausgestattet mit zwei L-förmigen Kühlkörpern
Anschlüsse 2
- Eingang
- 3 pins Mate-N-Lok connector
- Ausgang
- 9 pins Mate-N-Lok connector
Abmessungen und Gewicht 2
- Abmessungen (L x B x H)
- 205 x 95 x 50 mm
- Gewicht
- 0.7 kg
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP105A?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
