Kundenspezifisches Schaltnetzteil
Modell
TP69A 250W

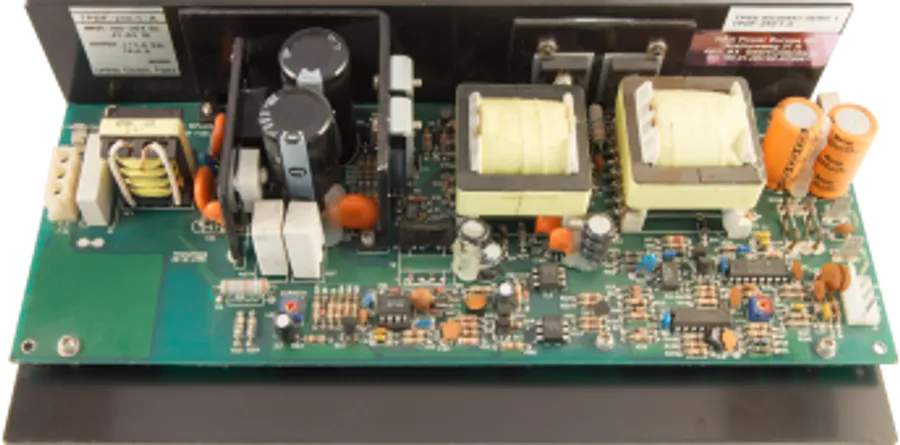

250-W-Schaltnetzteil mit L-Halterung zum Laden von Akkus
Temperaturkompensiertes Batterieladegerät zur Versorgung von Verkehrsinformationsanzeigen. Dieses Netzteil verfügt über Fernfühlung (Sense-Leitungen) und eine aktive Stromverteilung.
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 250W
- Einzelne Ausgangsspannung
- +13.8Vdc
- Modellreferenz
- TPDF-250-1-A
- Anwendung
- Battery
- Eingangsspannung
- 115 and/or 230 Vac
- Bauweise
- Open frame, L-bracket
Datenblatt
Technische Daten
Überblick 6
- 250W Blei-Säure-Batterieladegerät
- Die Fernmessung gleicht den Spannungsabfall in der Ausgangsverkabelung aus
- Doppelseitige Feed-Forward-Topologie
- Temperaturkompensierte Ausgangsspannung für eine optimale Batterielebensdauer
- Eine aktive Sanftanlaufschaltung begrenzt den Einschaltstrom
- Kundenspezifisch gefertigt
Anwendung 4
- Verkehrsinformationsanzeigen auf Autobahnen
- Die Systeme bestehen aus bis zu 20 Kombinationen aus Ladegeräten und Batterien
- Parallel an einen einzigen Stromversorgungsbus angeschlossene Ladegeräte
- Aktive Stromverteilung mit unterbrechungsfreier Stromversorgung
Eingang 3
- Eingangsspannungsbereich
- 180-264 Vac
- Ableitstrom
- 0.5 mA max.
- Wirkungsgrad
- > 80%
Ausgang 2
- Nennausgangsleistung
- 250W
- Einzelne Ausgangsspannung
- +13.8Vdc
Schutzfunktionen 3
- Unter-/Überspannungsschutz
- Überlastschutz
- Übertemperaturschutz
Sicherheit und EMV 2
- IEC/EN/UL 60950-1
- EN 55022 (CISPR22) Class B
Kühlung 1
- Erzwungene Luftkonvektion empfohlen
Bauweise 2
- Offener Rahmen
- L-Halterung
Anschlüsse 2
- Eingang
- 3 pins Amp Mate-N-Lok connector
- Ausgang
- 4 pins Leoco connector
Abmessungen und Gewicht 3
- Gehäuse
- 275 x 125 x 63 mm (10.8 x 4.9 x 2.5 inch)
- PCB
- 275 x 100 x 54 mm (10.8 x 4 x 2.1 inch)
- Gewicht
- 1.4 kg
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP69A?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
