Kundenspezifisches Schaltnetzteil
TP164C 240W

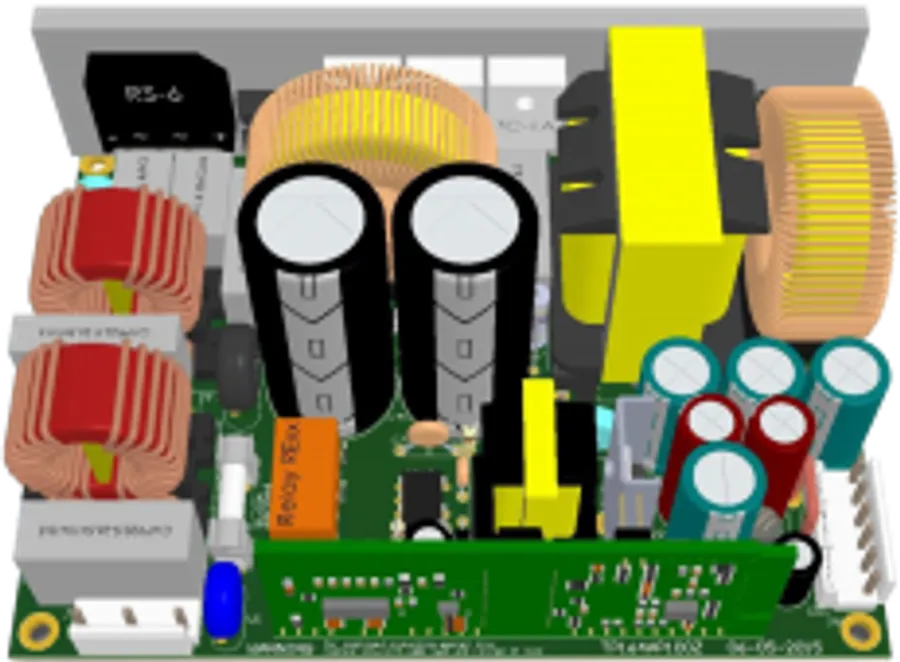

240-W-Netzteil für einen Kaffeeautomaten
Ein 240-W-Netzteil, das speziell für die Anforderungen eines Kaffeeautomaten entwickelt wurde, bei dem Motoren und Ventile im Moment der Getränkeausgabe hohe Anlaufströme ziehen. Zwei Wandler teilen sich die Arbeit: Ein Hauptwandler, der umschaltbare 24-V- und 30-V-Versorgungsspannungen liefert, die bei sehr hoher Last zurückgeregelt werden können, und ein Hilfswandler, der eine konstante 5-V-Spannung für die Steuerelektronik des Geräts bereitstellt. Die Foldback-Funktion schützt das Netzteil während der Einschaltströme von Motoren und Ventilen, ohne die 5-V-Spannungsschiene zu beeinträchtigen – so läuft die Steuerung der Maschine weiter, während der Hauptausgang die Spitzenlast übersteht. Mit einer Spitzenleistung von bis zu 480 W und einer Konstruktion gemäß IEC/EN/UL 60950-1 LPS ist dies ein Beispiel für ein Netzteil, das genau auf die spezifischen Anforderungen des Kunden an seinen Getränkeautomaten zugeschnitten ist.
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 240W
- Spitzenausgangsleistung
- 480W (4.5 sec.)
- Mehrere Ausgangsspannungen
- +24Vdc, +30Vdc, +5.1Vdc, +5.1Vdc
- Modellreferenz
- TPMS-240-3-F
- Anwendung
- Vending machine
- Eingangsspannung
- Universal input range
- Bauweise
- L-bracket
Datenblatt
Technische Daten
Überblick 7
- 240-W-Netzteil
- Kann die doppelte Nennausgangsleistung liefern
- 2 Wandler
- Der Hauptwandler liefert eine Ausgangsspannung von 24V und 30V und kann ein- und ausgeschaltet werden
- Der Hilfswandler liefert einen kontinuierlichen 5-V-Ausgang und einen geschalteten 5-V-Ausgang.
- Der Hauptwandler ist gegen Überlastung geschützt und verfügt über die Fähigkeit, bei sehr hoher Last eine Leistungsreduzierung vorzunehmen, ohne dass der 5-V-Hilfsausgang beeinträchtigt wird.
- Kundenspezifisch gefertigt
Anwendung 2
- Kaffeeautomat
- Hohe Einschaltströme von Motoren und Ventilen im Automaten
Eingang 4
- Universeller Eingangsspannungsbereich: 90 - 264 Vac
- Ableitstrom: 0.5 mA RMS max.
- Wirkungsgrad: > 85%
- Klasse I
Ausgang 3
- Nennausgangsleistung
- 240W
- Spitzenausgangsleistung
- 480W (4.5 sec.)
- Mehrere Ausgangsspannungen
- +24Vdc, +30Vdc, +5.1Vdc, +5.1Vdc
Schutzfunktionen 5
- Unter-/Überspannungsschutz
- Überlast-/Kurzschlussschutz
- Mit Sicherung geschützter AC-Eingang
- Automatische Abschaltung (Latch-off)
- Mikroprozessorgesteuerte Schutzfunktionen
Sicherheit und EMV 20
- UL197
- UL1310 Class 2
- IEC/EN/UL 60335-1
- IEC/EN/UL 60950-1 LPS
- IEC/EN 61558-1
- IEC/EN 61558-2-16
- EN 55014
- IEC/EN 61000-3-2
- IEC/EN 61000-3-3
- IEC/EN 61000-4-2
- IEC/EN 61000-4-4
- IEC/EN 61000-4-5
- IEC/EN 61000-4-6
- IEC/EN 61000-4-11
- IEC/EN 61000-6-1
- IEC/EN 61000-6-2
- IEC/EN 61000-6-3
- IEC/EN 61000-6-4
- 2009/125/EC
- IEC/EN 62233
Kühlung 1
- Freie Luftkonvektion
Bauweise 1
- L-Halterung
Anschlüsse 4
- Eingang
- JST 5 pins connector
- Ausgang
- JST 6 pins connector
- 115/230V-Jumper
- 3 pins connector
- I/O Steckverbinder
- Stocko 7 pins connector
Abmessungen und Gewicht 2
- Abmessungen (L x B x H)
- 140 x 90 x 55 mm, 5.5 x 3.5 x 2 inch
- Gewicht
- 0.8 kg
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP164C?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
