Kundenspezifisches Schaltnetzteil
Modell
TP136A 195W

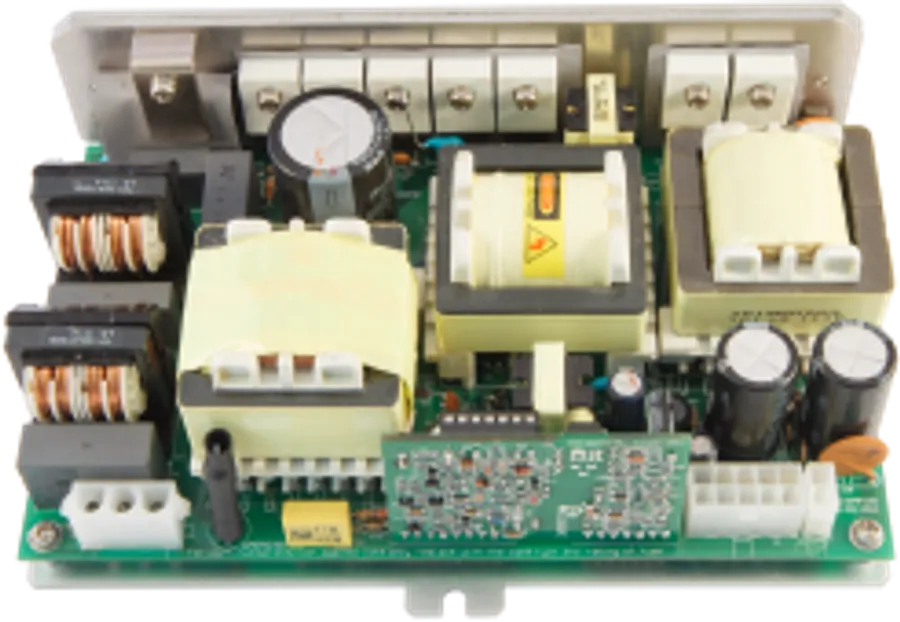

195-W-Energy-Star-Netzteil für Verkaufsautomaten gemäß IEC/EN 60335-2-75
195-W-PFC-Netzteil für den Einsatz in Kaffeeautomaten. Spitzenausgangsleistung von 480 W. Erfüllt die Energy-Star-Anforderungen. Entspricht der Norm 60335-2-75.
Konformität
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 195W
- Spitzenausgangsleistung
- 384W (12 sec.) | 480W (4 sec.)
- Mehrere Ausgangsspannungen
- +3.7Vdc, 24Vdc
- Modellreferenz
- TPMS-193-2-A
- Anwendung
- Vending machine
- Eingangsspannung
- Universal input range
- Bauweise
- L-bracket
- Konformität
- CE
Datenblatt
Technische Daten
Überblick 6
- 195-W-Netzteil
- Breiter universeller Eingangsspannungsbereich
- Leistungsfaktor korrigiert
- 2 Wandler: 24Vdc-Hauptwandler mit Fernein-/-ausschaltung (Double-Feed-Forward-Topologie) | 3.7Vdc-Hilfswandler (Flyback-Topologie)
- Ausgangssignal des AC-Eingangsspannungswächters
- Kundenspezifisch gefertigt
Anwendung 4
- Professioneller Kaffeeautomat
- Standby-Leistung von weniger als 0.3W
- Kurzzeitige hohe Leistungsanforderungen, verursacht durch DC-Motoren
- Dauerbetrieb (24/7)
Eingang 4
- Eingangsspannungsbereich: 80 - 264Vac
- Ableitstrom: 1 mA RMS max.
- Wirkungsgrad: > 80%
- Klasse I
Ausgang 3
- Nennausgangsleistung
- 195W
- Spitzenausgangsleistung
- 384W (12 sec.) | 480W (4 sec.)
- Mehrere Ausgangsspannungen
- +3.7Vdc | 24Vdc
Schutzfunktionen 6
- Unter-/Überspannungsschutz
- Überlast-/Kurzschlussschutz
- Zeitabhängiger Ausgangsleistungs-/Überstromschutz
- Übertemperaturschutz
- Automatische Abschaltung (Latch-off)
- Mikroprozessorgesteuerte Schutzfunktionen
Zertifikate 2
- CE marked
- Energy Star
Sicherheit und EMV 14
- IEC/EN/UL 60335-1
- IEC/EN 60335-2-75
- IEC/EN/UL 60950-1
- EN 55014
- IEC/EN 61000-3-2
- IEC/EN 61000-3-3
- IEC/EN 61000-4-2
- IEC/EN 61000-4-3
- IEC/EN 61000-4-4
- IEC/EN 61000-4-5
- IEC/EN 61000-4-6
- IEC/EN 61000-4-11
- IEC/EN 61000-6-2
- IEC/EN 61000-6-3
Kühlung 1
- Freie Luftkonvektion
Bauweise 1
- Maßgeschneidertes Gehäuse
- das Netzteil ist in eine maßgefertigte, blank eloxierte Aluminium-L-Halterung eingebaut
Anschlüsse 2
- Eingang
- 3-pins AMP Mate-N-lok
- Ausgang
- Mini-Fit Jr. 10 pins | Mini-Fit Jr. 2 pins
Abmessungen und Gewicht 2
- Abmessungen (L x B x H)
- 115 x 175 x 54 mm | 4.5 x 6.9 x 2.1 inch
- Gewicht
- 0.7 kg
