Kundenspezifisches Schaltnetzteil

Modell

TP169A 168W

168-W-Netzteil für Kaffeemaschinen mit hoher Spitzenleistung

168-W-24-V-Netzteil für einen professionellen Kaffeeautomaten. Es steigt in kurzzeitigen Spitzen auf bis zu 480 W für den Anlaufstrom des DC-Motors und hält die Standby-Leistung niedrig.

Dieses Design besprechen Technische Daten ansehen

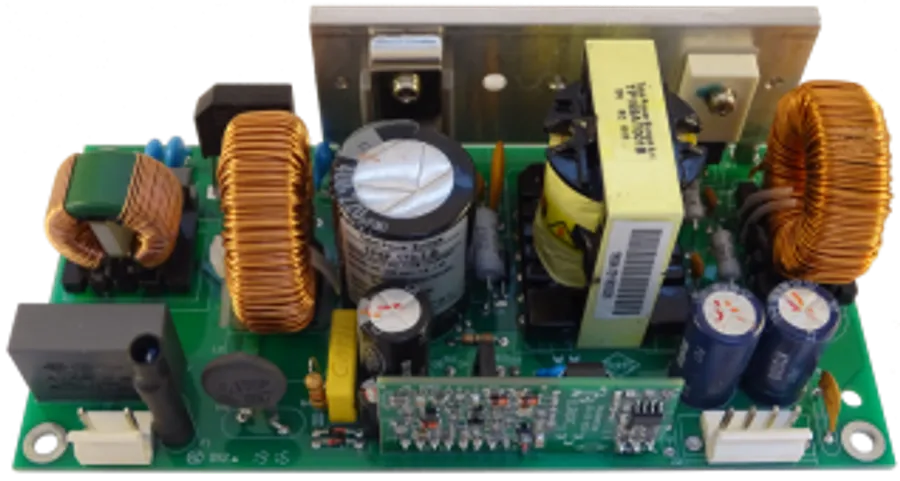

168-W-Netzteil für Kaffeemaschinen mit hoher Spitzenleistung

Wichtigste Eigenschaften

Auf einen Blick

Nennausgangsleistung
168W
Spitzenausgangsleistung
168W to 288W (30 sec); 288W to 480W (4 sec.)
Einzelne Ausgangsspannung
+24Vdc
Modellreferenz
TPSF-170-1-B
Anwendung
Vending machine
Eingangsspannung
115 and/or 230 Vac
Bauweise
Open frame

Datenblatt

Technische Daten

Überblick 3
  • 168-W-Netzteil
  • Geringe Standby-Leistung
  • Kundenspezifisch gefertigt
Anwendung 2
  • Die Elektronik und elektromechanischen Teile eines professionellen Kaffeeautomaten
  • Hoher Spitzenleistungsbedarf durch Einschaltströme großer DC-Motoren
Eingang 3
AC-Eingangsspannungsbereich
180Vac - 264Vac; Japan 200V (double phase 100V); Canada 208V (two phase 120V); 220V, 230V (Eu) and 240V (USA)
Ableitstrom
0.75 mA RMS max
Wirkungsgrad
> 85%
Ausgang 3
Nennausgangsleistung
168W
Spitzenausgangsleistung
168W to 288W (30 sec); 288W to 480W (4 sec.)
Einzelne Ausgangsspannung
+24Vdc
Schutzfunktionen 6
  • Mit Sicherung geschützter AC-Eingang
  • Unter-/Überspannungsschutz
  • Überlast-/Kurzschlussschutz
  • Zeitabhängiger Ausgangsleistungs-/Überstromschutz
  • Automatische Fehlerbehebung (Hiccup-Neustart)
  • Mikroprozessorgesteuerte Schutzfunktionen
Sicherheit und EMV 20
  • UL197
  • IEC/EN/UL 60335-1
  • IEC/EN/UL 60950-1
  • IEC/EN 61558-1
  • IEC/EN/UL 62368-1
  • EN 55014
  • IEC/EN 61000-3-2
  • IEC/EN 61000-3-3
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-3
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-11
  • IEC/EN 61000-6-1
  • IEC/EN 61000-6-2
  • IEC/EN 61000-6-3
  • IEC/EN 61000-6-4
  • 2009/125/EC
  • EN 62233
Kühlung 1
  • Kühlkörper
Bauweise 1
  • Offener Rahmen
Anschlüsse 2
Eingang
Leoco connector 3 pin
Ausgang
Leoco connector 4 pin
Abmessungen und Gewicht 2
Abmessungen (L x B x H)
158 x 75 x 44 mm; 6.2 x 3 x 1.7 inch
Gewicht
0.45 kg

Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.

Nach Ihren Vorgaben gefertigt

Benötigen Sie eine Variante des TP169A?

Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
