Kundenspezifisches Schaltnetzteil

Modell

TP149A 160W

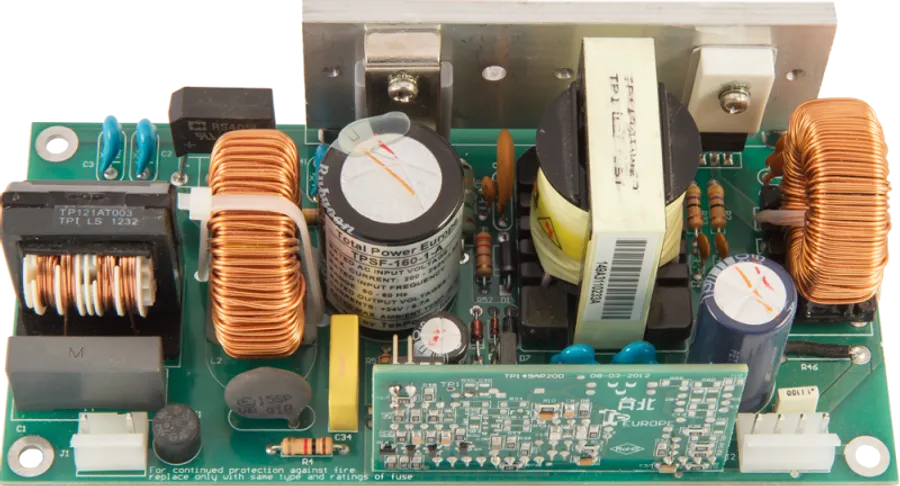

160-W-Gleichstromnetzteil (24 V) mit hoher Spitzenleistung und geringem Standby-Stromverbrauch

160-W-24-V-Netzteil für einen professionellen Kaffeeautomaten. Es liefert kurzzeitige Spitzen von bis zu 360 W für den Anlaufstrom des DC-Motors und hält die Standby-Leistung niedrig.

Konformität
Dieses Design besprechen Technische Daten ansehen
160-W-Gleichstromnetzteil (24 V) mit hoher Spitzenleistung und geringem Standby-Stromverbrauch

Wichtigste Eigenschaften

Auf einen Blick

Nennausgangsleistung
160W
Spitzenausgangsleistung
240W (13 sec.), 360W (4.5 sec.)
Einzelne Ausgangsspannung
+24 Vdc
Modellreferenz
TPSF-160-1-A
Anwendung
Vending machine
Eingangsspannung
230 Vac only
Bauweise
Open frame
Konformität
CE

Datenblatt

Technische Daten

Überblick 4
  • 160-W-Netzteil
  • Kann das Dreifache der Nennausgangsleistung liefern
  • Geringe Standby-Leistung
  • Kundenspezifisch gefertigt
Anwendung 2
  • Professioneller Kaffeeautomat
  • Hoher Spitzenleistungsbedarf durch Einschaltströme großer DC-Motoren
Eingang 4
  • Eingangsspannungsbereich: 190 - 264Vac
  • Ableitstrom: 0.5 mA RMS max.
  • Wirkungsgrad: > 80%
  • Klasse I
Ausgang 3
Nennausgangsleistung
160W
Spitzenausgangsleistung
240W (13 sec.), 360W (4.5 sec.)
Einzelne Ausgangsspannung
+24 Vdc
Schutzfunktionen 4
  • Unter-/Überspannungsschutz
  • Überlast-/Kurzschlussschutz
  • Automatische Fehlerbehebung (Hiccup-Neustart)
  • Mikroprozessorgesteuerte Schutzfunktionen
Zertifikate 1
  • CE marked
Sicherheit und EMV 13
  • IEC/EN/UL 60335-1
  • IEC/EN/UL 60950-1
  • EN 55014
  • IEC/EN 61000-3-2
  • IEC/EN 61000-3-3
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-3
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-11
  • IEC/EN 61000-6-1
  • IEC/EN 61000-6-3
Kühlung 1
  • Freie Luftkonvektion
Bauweise 1
  • Offener Rahmen
Anschlüsse 2
Eingang
Leoco 3 pins connector
Ausgang
Leoco 4 pins connector
Abmessungen und Gewicht 1
Abmessungen (L x B x H)
167.6 x 76.2 x 50.8 mm; 6.6 x 3 x 2 inch

Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.

Nach Ihren Vorgaben gefertigt

Benötigen Sie eine Variante des TP149A?

Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
