Kundenspezifisches Schaltnetzteil
Modell
TP98A 150W

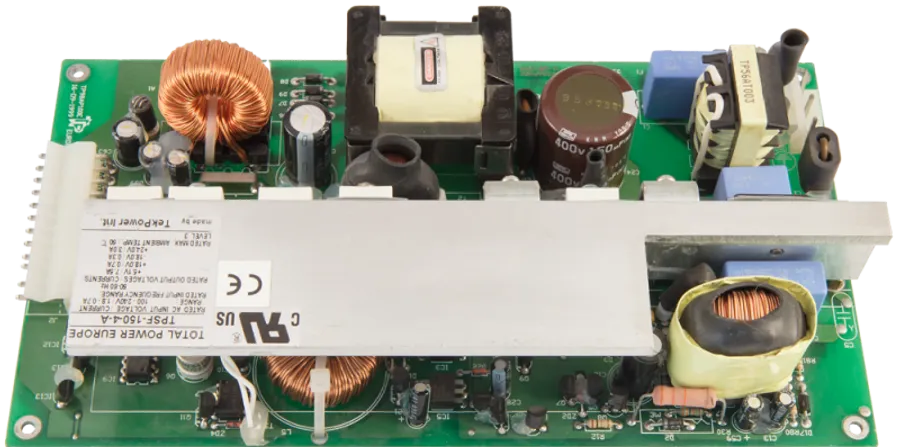

150-W-Netzteil der Klasse I mit Leistungsfaktorkorrektur
Ein Netzteil mit mehreren Ausgängen und Leistungsfaktorkorrektur, das in einem digitalen Scanner zum Einsatz kommt. Das Gerät zeichnet sich durch präzise Ausgangsspannungen aus.
Konformität
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 150W
- Mehrere Ausgangsspannungen
- +5V, +18V, -18V, +24V
- Modellreferenz
- TPSF-150-4-A
- Anwendung
- Imaging
- Eingangsspannung
- Universal input range
- Bauweise
- Open frame
- Konformität
- CE · UL
Datenblatt
Technische Daten
Überblick 5
- 150-W-Netzteil
- Single-Ended-Feed-Forward-Topologie
- Schaltung zur aktiven Leistungsfaktorkorrektur (PFC)
- +24V Ausgang mit verlustarmer magnetischer Nachregelung
- Kundenspezifisch gefertigt
Anwendung 2
- Professioneller Digital-Scanner
- Hohe Spitzenströme, die durch Motoren und elektronische Vorschaltgeräte für Leuchten verursacht werden
Eingang 4
- Universeller Eingangsspannungsbereich: 85-264 Vac
- Ableitstrom: 1 mA RMS max.
- Wirkungsgrad: >70%
- Klasse I
Ausgang 2
- Nennausgangsleistung
- 150W
- Mehrere Ausgangsspannungen
- +5V, +18V, -18V, +24V
Schutzfunktionen 2
- Überlast-/Kurzschlussschutz
- Automatische Abschaltung (Latch-off)
Zertifikate 2
- CE marked
- UL
Sicherheit und EMV 10
- CSA-C22.2 no 950-93
- EN 50081-1
- EN 50082-2
- IEC/EN/UL 60950-1
- EN 55022 (CISPR22) Class B
- IEC/EN 61000-3-2
- IEC/EN 61000-3-3
- IEC/EN 61000-4-4
- IEC/EN 61000-4-5
- IEC/EN 61000-4-11
Kühlung 1
- Begrenzte Luftkonvektion
Bauweise 2
- Offener Rahmen
- Eingebaut in ein flaches Metallgehäuse
Anschlüsse 2
- Eingang
- 3 pins Leoco connector
- Ausgang
- 12 pins Leoco connector
Abmessungen und Gewicht 2
- Abmessungen (L x B x H)
- 250 x 120 x 55 mm (9.8 x 4.7 x 2.2 inch)
- Gewicht
- 0.76 kg
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP98A?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
