Kundenspezifisches Schaltnetzteil

Modell

TP121A 140W

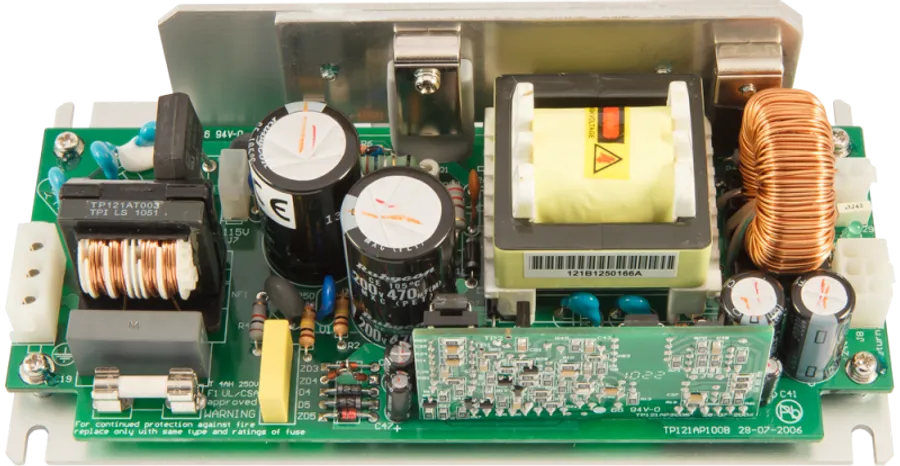

140-W-LPS-Netzteil nach UL 1310, Klasse 2, mit L-Halterung für Verkaufsautomaten

140-W-Netzteil für den Einsatz in einem Verkaufsautomaten. Das Gerät verfügt über eine zeitlich begrenzte Spitzenausgangsleistung von 370 W. Sicherheit gemäß UL 60950-1.

Konformität
Dieses Design besprechen Technische Daten ansehen
140-W-LPS-Netzteil nach UL 1310, Klasse 2, mit L-Halterung für Verkaufsautomaten

Wichtigste Eigenschaften

Auf einen Blick

Nennausgangsleistung
140W
Spitzenausgangsleistung
300W (45 sec.) / 370W (10 sec.)
Einzelne Ausgangsspannung
+24Vdc
Modellreferenz
TPSF-140-1-A
Anwendung
Vending machine
Eingangsspannung
115 and/or 230 Vac
Bauweise
L-bracket
Konformität
CE

Datenblatt

Technische Daten

Überblick 4
  • 140-W-Netzteil
  • Single-Ended-Feed-Forward-Topologie
  • Hohe Spitzenausgangsleistung
  • Kundenspezifisch gefertigt
Anwendung 3
  • Professioneller Kaffeeautomat
  • Hoher Leistungsbedarf für kurze Zeit
  • Dauerbetrieb (24/7)
Eingang 4
  • Per Jumper wählbarer Eingangsspannungsbereich: 90 - 127 Vac / 198 - 254 Vac
  • Ableitstrom: 0.75 mA RMS max.
  • Wirkungsgrad: > 82.5%
  • Klasse I
Ausgang 4
  • Nennausgangsleistung: 140W
  • Spitzenausgangsleistung: 300W (45 sec.) / 370W (10 sec.)
  • Einzelne Ausgangsspannung: +24Vdc
  • 60950-1 LPS / UL 1310 Class 2 (Ausgang auf 100VA für max. 5 Sekunden begrenzt)
Schutzfunktionen 4
  • Unter-/Überspannungsschutz
  • Überlast-/Kurzschlussschutz
  • Zeitabhängiger Ausgangsleistungs-/Überstromschutz
  • Automatischer Neustart nach 3 Sekunden
Zertifikate 1
  • CE marked
Sicherheit und EMV 13
  • IEC/EN/UL 60335-1
  • IEC/EN/UL 60950-1 LPS
  • 4-11
  • 4-3
  • 4-4
  • 4-5
  • 4-6
  • EN 55014
  • IEC/EN 61000-3-2
  • IEC/EN 61000-3-3
  • IEC/EN 61000-4-2
  • IEC/EN 61000-6-2
  • IEC/EN 61000-6-3
Kühlung 1
  • Sehr begrenzte Luftkonvektion
Bauweise 1
  • Maßgefertigtes Gehäuse aus eloxiertem L-Winkelprofil
Anschlüsse 3
Eingang
AMP Mate-N-Lock 3 pins
Ausgang
Mini-Fit Jr. 6 pins / Mini-Fit Jr. 2 pins
115/230V-Jumper
Mini-Fit Jr. 2 pins
Abmessungen und Gewicht 2
Abmessungen (L x B x H)
109 x 218 x 50 mm4.3 x 8.6 x 2 inch
Gewicht
0.65 kg
