Kundenspezifisches Schaltnetzteil
Modell
TP138A 120W

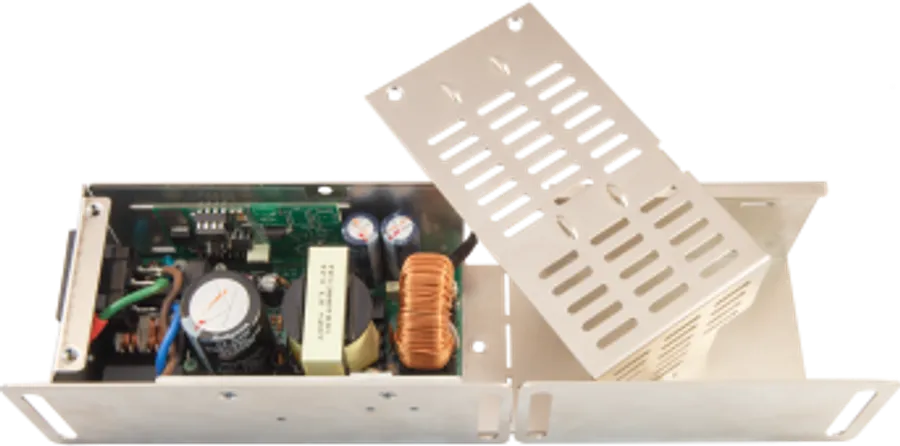

120-W-36-V-Netzteil für Schiebetüren mit äußerst stabilem +14-V-DC-DC-Wandler
120-W-Netzteil mit zwei Ausgängen für automatische Industrietorsysteme. Spitzenausgangsleistung von 432 W. Entspricht den Sicherheitsanforderungen der Norm 60335-2-103.
Konformität
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 120W
- Spitzenausgangsleistung
- 366W - 432W (2.5 sec.)
- Mehrere Ausgangsspannungen
- +14V, +36V
- Modellreferenz
- TPSF-120-2-B
- Anwendung
- Doors & access
- Eingangsspannung
- 230 Vac only
- Bauweise
- Enclosed
- Konformität
- CE
Datenblatt
Technische Daten
Überblick 5
- 120-W-Netzteil
- Kundenspezifisch gefertigt
- Der +36V-Hauptwandler basiert auf der Single-Ended-Feed-Forward-Topologie
- Äußerst stabiler +14V-DC-DC-Wandler für eine Vielzahl von Sensoren
- Kann die Rückkopplungsenergie des DC-Motors verarbeiten
Anwendung 2
- Entwickelt zur Versorgung der elektronischen und elektromechanischen Komponenten eines industriellen automatischen Türsystems
- Dauerbetrieb (24/7)
Eingang 4
- Eingangsspannungsbereich: 190 - 264 Vac
- Ableitstrom: 1 mA RMS max.
- Wirkungsgrad: > 85% EC Ecodesign (EUP Tier1)
- Klasse I
Ausgang 3
- Nennausgangsleistung
- 120W
- Spitzenausgangsleistung
- 366W - 432W (2.5 sec.)
- Mehrere Ausgangsspannungen
- +14V, +36V
Schutzfunktionen 5
- Unter-/Überspannungsschutz
- Überlast-/Kurzschlussschutz
- Zeitabhängiger Ausgangsleistungs-/Überstromschutz
- Automatische Fehlerbehebung (Hiccup-Neustart)
- Mikroprozessorgesteuerte Schutzfunktionen
Zertifikate 1
- CE marked
Sicherheit und EMV 13
- IEC/EN/UL 60335-1
- IEC/EN/UL 60950-1
- EN 55014
- IEC/EN 61000-3-2
- IEC/EN 61000-3-3
- IEC/EN 61000-4-2
- IEC/EN 61000-4-3
- IEC/EN 61000-4-4
- IEC/EN 61000-4-5
- IEC/EN 61000-4-6
- IEC/EN 61000-4-11
- IEC/EN 61000-6-2
- IEC/EN 61000-6-3
Kühlung 1
- Freie Luftkonvektion
Bauweise 2
- Geschlossener Rahmen: Enclosed in a rail mountable bracket
- Separates, vom Benutzer austauschbares Fach für die Notfall-Reservebatterie
Anschlüsse 3
- Eingang
- 3-pins mains inlet (IEC EN60320 C14)
- +14V-Ausgang
- freie Litzen mit Schraubklemmenanschluss
- +36V-Ausgang
- freie Litzen mit 2-poligem Steckverbinder
Abmessungen und Gewicht 3
- Abmessungen des Netzteils (L x B x H)
- 110 x 65 x 50 mm4.3 x 2.6 x 2 inch
- Gehäuseabmessungen (L x B x H)
- 265 x 70 x 55 mm10.4 x 2.8 x 2.2 inch
- Gewicht
- 0.65 kg
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP138A?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
