Kundenspezifisches Schaltnetzteil
Modell
TP120A 120W

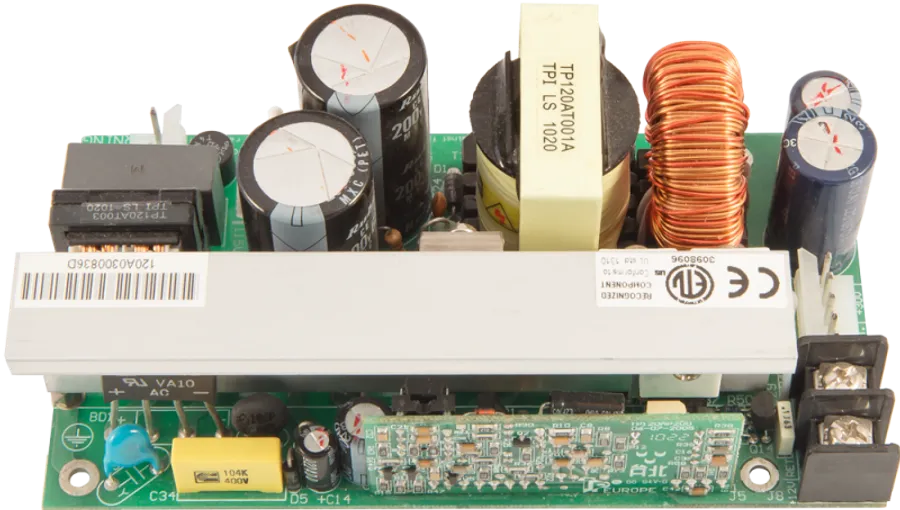

120 W, 12 V, 30 V – Gleichstrom-Motorstromversorgung mit hoher Spitzenleistung und geringem Standby-Stromverbrauch
Ein Netzteil mit zwei Ausgängen und einer Leistung von 120 W, das in einem Verkaufsautomaten zum Einsatz kommt. Dieses Netzteil verfügt über eine zeitlich begrenzte Spitzenausgangsleistung von 410 W.
Konformität
Wichtigste Eigenschaften
Auf einen Blick
- Nennausgangsleistung
- 120W
- Spitzenausgangsleistung
- 290W (13 sec.), 410W (4 sec.)
- Mehrere Ausgangsspannungen
- +12Vdc, +30Vdc
- Modellreferenz
- TPSF-120-2-A
- Anwendung
- Vending machine, Motor
- Eingangsspannung
- 115 and/or 230 Vac
- Bauweise
- Open frame
- Konformität
- CE
Datenblatt
Technische Daten
Überblick 4
- 120-W-Netzteil
- Single-Ended-Feed-Forward-Topologie
- Vom Mikrocontroller geregelte Schutzstufen
- Kundenspezifisch gefertigt
Anwendung 4
- Professioneller Kaffeeautomat
- Hohe Anlaufleistung des DC-Motors
- Geringe Standby-Leistung
- Dauerbetrieb (24/7)
Eingang 4
- Über Jumper wählbar: 90 - 135 Vac, 190 - 264 Vac
- Ableitstrom: 1 mA RMS max.
- Wirkungsgrad: > 82.5%
- Klasse I
Ausgang 3
- Nennausgangsleistung
- 120W
- Spitzenausgangsleistung
- 290W (13 sec.), 410W (4 sec.)
- Mehrere Ausgangsspannungen
- +12Vdc, +30Vdc
Schutzfunktionen 5
- Unter-/Überspannungsschutz
- Überlast-/Kurzschlussschutz
- Zeitabhängiger Ausgangsleistungs-/Überstromschutz
- Automatischer Neustart nach 3 Sekunden
- Mikroprozessorgesteuerte Schutzvorrichtungen
Zertifikate 2
- CE marked
- ETL
Sicherheit und EMV 11
- IEC/EN/UL 60335-1
- IEC/EN/UL 60950-1
- EN 55014
- IEC/EN 61000-3-2
- IEC/EN 61000-3-3
- IEC/EN 61000-4-2
- IEC/EN 61000-4-3
- IEC/EN 61000-4-4
- IEC/EN 61000-4-5
- IEC/EN 61000-4-6
- IEC/EN 61000-4-11
Kühlung 1
- Freie Luftkonvektion
Bauweise 1
- Offener Rahmen mit L-förmigem Kühlkörper
Anschlüsse 3
- Eingang
- Leoco connector 3 pins
- Ausgang
- Leoco connector 5 pins, Dinkle Barrier 2 pins
- 115/230V-Jumper
- Leoco connector 2 pins
Abmessungen und Gewicht 2
- Abmessungen (L x B x H)
- 142 x 77 x 45 mm5.6 x 3 x 1.8 inch
- Gewicht
- 0.65 kg
Jedes neue Projekt wird nach den heute geltenden Normen und Anforderungen entwickelt, und wo wir Raum sehen, Ihre Vorgaben zu verbessern, sagen wir es Ihnen.
Nach Ihren Vorgaben gefertigt
Benötigen Sie eine Variante des TP120A?
Jedes Netzteil von Total Power wird rund um die elektrischen, mechanischen und zertifizierungstechnischen Anforderungen eines Kunden entwickelt. Sagen Sie uns Ihr Ziel, und wir entwickeln danach.
